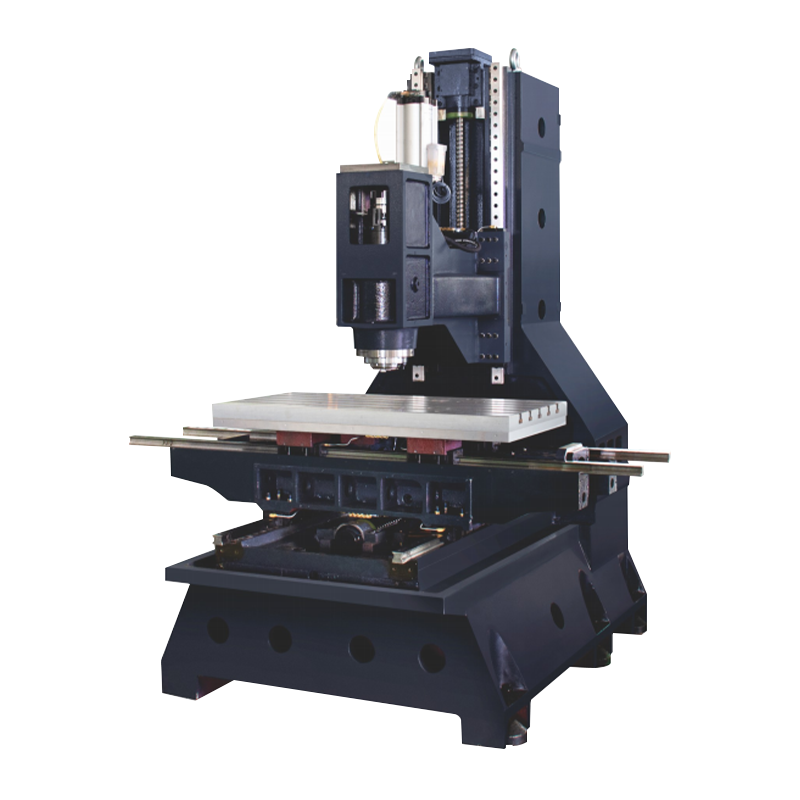

Pusat pemesinan menegak
Pusat pemesinan menegak adalah peralatan pemesinan CNC berprestasi tinggi yang sesuai untuk pemesinan ketepatan bahagian kompleks. Ia mengamalkan sistem skru bola dan rolling peringkat tinggi C3, dilengkapi dengan galas peringkat P4 dan gandingan SpeedCN Precision untuk memastikan ketegaran yang tinggi dan kedudukan tepat tiga paksi. Dilengkapi dengan spindle dan perlindungan pelindung pendek SpeedCN, ia menyediakan prestasi pemotongan dan fungsi perlindungan yang stabil. Pusat Pemesinan juga mempunyai sistem perubahan alat automatik sepenuhnya dan peranti pengimbangan nitrogen pilihan untuk meningkatkan kecekapan pemesinan dan ketepatan pemesinan. Di samping itu, spindle berkelajuan tinggi pilihan, sistem air penyejuk dan peranti pengimbangan nitrogen terus meningkatkan prestasinya dalam pemesinan ketepatan tinggi dan tinggi.
Maklumat pengeluaran
Konfigurasi utama
Tiga paksi mengamalkan skru bola gred 'PMI atau Hiwin' atau 'THK' C3.
Tiga paksi dengan panduan roller 'PMI atau Hiwin' atau 'THK'.
V6/V7 dengan 'rexroth' atau 'shangyin' atau 'yintai' atau 'thk' skru bola (z-paksi) roller)
Galas gred P4 untuk ketiga -tiga paksi
Gandingan tiga paksi 'Speedcn'
Spindle Hidung Pendek 'Speedcn'
Pengawal tiga paksi 'Speedcn'
Minyak Volumetrik
Silinder (Spindle Langsung dengan Silinder Booster)
Kotak Alat dan Alat Pelarasan
Konfigurasi pilihan
BBT40-Mac120-15000 RPM Jenis Langsung 'SpeDCN' Long Hidung Long
BBT40-ф155-12000RPM Jenis Langsung 'SpeDCN' Spindle pendek 'Speedcn'
BT40-24T 'Yitai Tool Changer'.
Nitrogen Counterweight
Air Pusat Ditingkatkan Spindle (jenis tali pinggang dengan jenis sendi / langsung berputar tanpa sendi berputar)
Parameter teknikal
| Spesifikasi | Unit | V6 | V7 | V8 | V10 | V1270 | V1370 | V1380 | V1570 |
| Perjalanan x/y/z | mm | 600*450*450 | 700*450*450 | 800*500*500 | 1000*600*600 | 1200*700*700 | 1300*700*700 | 1300*800*700 | 1500*700*700 |
| Kawasan Jadual | mm | 700*420 | 800*420 | 1000*500 | 1100*500 | 1400*700 | 1400*700 | 1400*800 | 1600*700 |
| Beban jadual maksimum | kg | 250 | 250 | 450 | 450 | 700 | 700 | 700 | 1100 |
| Jarak dari hidung gelendong ke meja | mm | 135-585 | 135-585 | 120-670 | 120-750 | 120-820 | 120-820 | 120-820 | 150-850 |
| Jarak dari pusat gelendong ke permukaan trek lajur | mm | 488 | 488 | 550 | 655 | 770 | 770 | 860 | 800 |
| Jadual T-Slot | mm | 14t*3*125 | 14t*3*125 | 18t*5*80 | 18t*5*100 | 18t*5*125 | 18t*5*125 | 18t*5*125 | 18t*5*125 |
| Lubang tirus spindle/diameter | r/min | BBT40 (ф120) | BBT40 (ф120) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) |
| Kelajuan gelendong | r/min | Standard: 12000 Pilihan Langsung: 15000 Langsung | Standard: 12000 Pilihan Langsung: 15000 Langsung | Standard: 12000 Jenis Langsung Pilihan: 8000 JENIS JENIS Pilihan: 10000 JENIS JENIS Pilihan: 15000 Jenis Langsung | Standard: 12000 Jenis Langsung Pilihan: 8000 JENIS JENIS Pilihan: 10000 JENIS JENIS Pilihan: 15000 Jenis Langsung | Standard: 8000 langsung Pilihan: 10000 jenis tali pinggang Pilihan: 12000 jenis tali pinggang Pilihan: 15000 jenis langsung | |||
| (X/y/z) Rapid melintasi | m/min | 48 | 48 | 48 | 36 | 36 | 36 | 36 | 24 |
| Pakaian Z-Axis | /mm | Tiada berat badan | Tiada berat badan | Tiada berat badan | Pilihan: Nitrogen Counterweight | Pilihan: Nitrogen Counterweight | Pilihan: Nitrogen Counterweight | Pilihan: Nitrogen Counterweight | Pilihan: Nitrogen Counterweight |
| Skru bola | Standard mm | Xy: 28*16 kacang tunggal z: 32*16 kacang berganda | XZ: 32*16 kacang double y: 28*16 kacang tunggal | Xzy: 36*16 kacang tunggal | Xzy: 40*12 kacang berganda | Xzy: 40*12 kacang berganda | Xzy: 40*12 kacang berganda | Xzy: 40*12 kacang berganda | Xzy: 40*12 kacang berganda |
| mm pilihan | Xy: 28*12 kacang tunggal z: 32*12 kacang double | Xz: 32*16 kacang tunggal y: 28*16 kacang tunggal | |||||||
| Linear Guideway (Lebar Linear Guideway/Bilangan Slider) | mm | XY: 30*2 Z: 35*2 | XY: 30*2 Z: 35*2 | XYZ: 35*2 | X: 35*2 yz: 45*2 | Xz: 45*3 y: 45*2 | Xz: 45*3 y: 45*2 | Xz: 45*3 y: 45*2 | XZ: 45*3 Y: 45*2 (4 rel) |
| Berat mesin | kg | Kira -kira 2700 | Lebih kurang. 2750 | Lebih kurang. 3100 | Lebih kurang. 3800 | Lebih kurang. 4800 | Lebih kurang. 5000 | Lebih kurang. 5200 | Lebih kurang. 6000 |
Terus berhubung
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. bermula pada tahun 2006 dan ditubuhkan pada tahun 2018. Ia terletak di Daerah Baru Qianwan, Ningbo City, Wilayah Zhejiang, South Wing China Yangtze River Delta Zone. Ia adalah sebuah perusahaan yang mengkhususkan diri dalam penyelidikan, pembangunan, pengeluaran dan jualan peralatan pemotongan logam CNC. Sebagai China Pusat pemesinan menegak supplier and custom Pusat pemesinan menegak company, Dengan kekuatan teknikal yang kuat dan pengalaman industri yang kaya, Hongjia CNC komited untuk menyediakan pelanggan dengan penyelesaian CNC canggih untuk memenuhi keperluan pelanggan dalam industri yang berbeza.
Loji dan peralatan
Apa berita
-
Dalam industri perkilangan yang semakin kompetitif hari ini, syarikat semakin menuntut kecekapan tinggi, ketepatan tinggi, dan penyelesaian pemesinan yang sangat bersepadu. Ningbo Hongjia CNC Technology Co., Ltd., pen...
Baca lebih lanjut -
Mesin penggerudian dan penorehan adalah alat mesin yang menggabungkan fungsi penggerudian dan mengetuk. Ia digunakan terutamanya untuk menggerudi lubang dan membuat benang dalaman (mengetuk) dalam bahan seperti ...
Baca lebih lanjut -
1. Mengapa industri aeroangkasa lebih suka Pusat perubahan mendatar ? Kelebihan Graviti: Elakkan ubah bentuk bahan kerja besar Masalah perubahan menegak: Apabila mempros...
Baca lebih lanjut
Pengetahuan industri
Pusat Pemesinan Vertikal: Alat Pintar untuk Pembuatan Ketepatan
Pusat Pemesinan menegak , sebagai peralatan pemprosesan CNC berprestasi tinggi, sangat sesuai untuk pemprosesan ketepatan bahagian kompleks. Ia bukan sahaja mengintegrasikan intipati teknologi CNC moden, tetapi juga memastikan kestabilan yang tinggi dan ketepatan proses pemprosesan yang tinggi melalui konfigurasi yang dioptimumkan dari satu siri komponen ketepatan. Pusat pemesinan menegak yang dihasilkan oleh Ningbo Hongjia CNC Technology Co., Ltd mengamalkan skru bola ketepatan tinggi C3 dan landasan panduan rolling. Konfigurasi ini sangat meningkatkan ketepatan kedudukan dan ketepatan kedudukan tiga paksi alat mesin. Pada masa yang sama, dengan galas peringkat P4 dan gandingan ketepatan SpeedCN, kestabilan dan ketepatan proses pemprosesan dipastikan, menyediakan asas yang kukuh untuk pemprosesan ketepatan tinggi.
Komponen Teras: Jaminan Dua Kualiti dan Teknologi
Dalam pemilihan komponen teras, Hongjia CNC menegaskan menggunakan jenama teratas dalam industri, seperti skru bola peringkat C3 dari PMI, Hiwin atau THK, dan panduan rolling dari jenama yang sama, untuk memastikan pergerakan ketepatan tinggi alat mesin dalam arah tiga paksi. Terutama untuk paksi Z, siri V6/V7 dilengkapi dengan skru bola dan panduan roller dari Rexroth, Hiwin, Yintai atau THK, yang seterusnya meningkatkan kapasiti beban dan kestabilan mesin. Ketiga-tiga paksi menggunakan galas gred P4, digabungkan dengan gandingan ketepatan jenama SpeedCN, yang berkesan mengurangkan kesilapan penghantaran dan meningkatkan kecekapan pemprosesan.
Pemprosesan yang cekap: Prestasi dan perlindungan yang stabil sama pentingnya
Untuk memastikan prestasi pemotongan yang stabil dan cekap, pusat pemesinan menegak Hongjia CNC dilengkapi dengan spindle hidung pendek SpeedCN. Reka bentuknya bukan sahaja mengoptimumkan penghantaran daya pemotongan, tetapi juga berkesan menghalang kerosakan spindle ke serpihan yang dihasilkan semasa proses pemotongan melalui perlindungan perlindungan, memanjangkan hayat perkhidmatan peralatan. Di samping itu, sistem perubahan alat automatik yang terbina dalam mesin sangat meningkatkan kecekapan pemprosesan, dan peranti pengimbangan nitrogen pilihan selanjutnya mengimbangi beban dinamik dalam pergerakan spindle, supaya ia dapat mengekalkan prestasi yang sangat baik dalam tugas pemprosesan yang tinggi dan tinggi.
Konfigurasi yang fleksibel: memenuhi keperluan pemprosesan yang pelbagai
Untuk memenuhi keperluan khusus pelanggan yang berbeza, Pusat Pemesinan Vertikal Hongjia CNC menyediakan banyak konfigurasi pilihan. Sebagai contoh, pelanggan boleh memilih BBT40-Fr120-15000rpm jenis langsung SpeedCN Spindle Long Hidung, atau BBT40-O155-12000RPM Jenis Langsung SPEDED CEPINC SHORT HIDE untuk memenuhi keperluan bahan-bahan yang berbeza dan kesukaran pemprosesan. Pada masa yang sama, Yitai Brand 24T Tool Changer, dengan ciri -ciri yang cepat dan tepat, memberikan sokongan yang kuat untuk meningkatkan kecekapan pemprosesan. Untuk aplikasi yang memerlukan ketepatan dan kestabilan yang lebih tinggi, anda juga boleh memilih sistem penangguhan nitrogen dan menaik taraf ke sistem penyejukan air pusat (dibahagikan kepada jenis langsung dengan dan tanpa sendi putar). Konfigurasi ini selanjutnya meningkatkan prestasi alat mesin dalam persekitaran pemprosesan yang tinggi dan tinggi.
