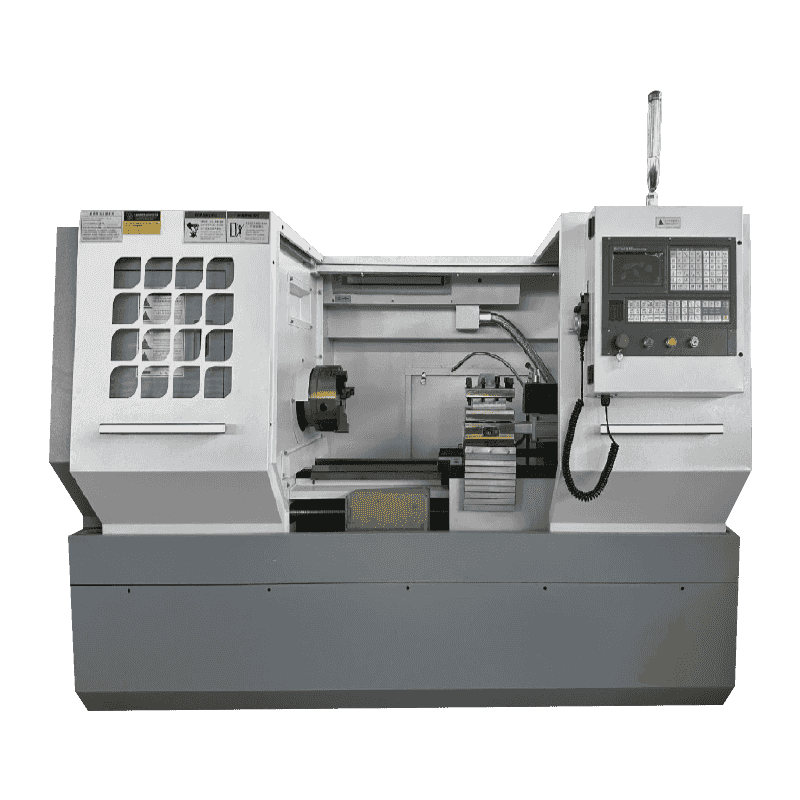

CK6140 Tinggi CNC Lathe Horizontal
Kawalan Numerik Lathe
CK6140 Series CNC Lathe mendatar mempunyai ketepatan tinggi, kuasa tinggi, dan ketegaran yang tinggi. Komponen dan struktur utamanya direka secara optimum, dan ia adalah peralatan pilihan pertama untuk aci pemesinan, cakera, bushings, permukaan berbentuk khas, dan bahan kerja skru jenis.
Kerja keras.
KND atau sejumlah sistem kawalan berangka dan sistem servo AC semua digital, x, dan paksi Z adalah kawalan gelung separuh tertutup, Sub skru bola menggunakan skru bola ketepatan tahap C3, dan komponen elektrik diimport atau jenama terkenal domestik, selaras dengan pensijilan 3C Domestik atau domestik.
Alat mesin diperiksa dengan ketat mengikut prosedur pemeriksaan sebelum meninggalkan kilang. Setiap alat mesin mengamalkan interferometer laser untuk memeriksa ketepatan kedudukan paksi x dan z dan kebolehulangan ketepatan kedudukan, yang memastikan ketepatan alat mesin yang stabil dan boleh dipercayai.
Sebelum meninggalkan kilang, alat mesin diperiksa dengan ketat mengikut prosedur pemeriksaan. Setiap alat mesin mengamalkan interferometer laser untuk menguji ketepatan kedudukan dan kebolehulangan paksi x dan z untuk memastikan kestabilan dan kebolehpercayaan mereka.
Maklumat pengeluaran
Pengenalan bahagian utama
1 、 katil.
Mengguna pakai struktur katil rata, pengacuan pasir resin, pemutus besi tuang berkualiti tinggi, kereta api panduan mengamalkan pelindapkejutan frekuensi sederhana dan pengisaran dan penampakan proses pencetakan, yang mempunyai rintangan lelasan yang baik dan penyimpanan ketepatan.
2 、 kotak gelendong.
Struktur gelendong mengamalkan struktur tipikal sokongan dua titik di bahagian depan dan belakang, dan gelendong mempunyai ketegaran yang tinggi; Galas ini mengamalkan galas khas untuk spindle ketepatan tinggi kilang harbin, yang menjadikan gelendong mempunyai ketepatan berputar yang tinggi. Julat kelajuan pemacu utama ialah 100 ~ 2000r/min; Gear pemacu utama adalah keras dan tanah, pemacu, dan galas bergolek dilincirkan oleh minyak yang kuat, dengan prestasi naik kelajuan tinggi dan rendah suhu yang baik; Reka bentuk kes kotak gelendong mengambil pertimbangan sepenuhnya terhadap langkah-langkah pelesapan haba dan mekanisme redaman getaran, yang menjadikan kotak gelendong mempunyai ciri-ciri bunyi yang rendah dan ketepatan penghantaran yang tinggi, dan bunyi alat mesin tidak melebihi nilai yang ditetapkan oleh standard kebangsaan. Kebisingan mesin tidak melebihi nilai yang ditetapkan oleh Standard Kebangsaan. Mesin ini mempunyai peranti perlindungan beban elektrik, peranti perlindungan beban mekanikal, dan peranti berhenti kecemasan untuk mengawal putaran gelendong. Jenis Mesin Perubahan Kelajuan Automatik dilengkapi dengan Kotak Kawalan Perubahan Kelajuan Automatik Luaran.
3. Pergerakan memberi makan
Pergerakan pemakanan yang melintang (x-paksi) dan longitudinal (z-paksi) didorong oleh motor servo untuk merealisasikan pergerakan yang melintasi cepat dan makan dengan skru bola ketepatan.
Guideway slaid dilekatkan dengan tali pinggang lembut plastik anti-mencipta, yang dapat menjamin ketepatan kedudukan dan kebolehulangan alat mesin.
4. Tailstock.
Reka bentuk tailstock mesin memberikan pertimbangan penuh kepada ketegaran, kapasiti pemuatan, dan keramahan pengguna. Kaedah pengetatan adalah manual.
6. Chuck
Mesin ini dilengkapi dengan chuck tiga-jaw 8 inci (hidraulik pilihan).
7. Pelinciran berpusat
Mengguna pakai Sistem Pelinciran Teknologi Jepun untuk merealisasikan pelinciran setiap kereta api, skru bola, dan galas. Pam pelinciran mempunyai fungsi paparan status kerja dan pemantauan hidraulik. Dan boleh diselaraskan pada bila -bila masa kitaran suntikan minyak.
3 、 Pemegang Alat Kawalan Berangka
Pemegang alat CNC empat stesen menegak mempunyai ciri-ciri ketepatan kedudukan yang tinggi, kestabilan dan kebolehpercayaan, pelbagai aplikasi, struktur mudah, penyelenggaraan mudah, dan sebagainya.
4 、 Persekitaran Kerja Alat Mesin
Suhu ambien: 5 ℃ ~ 40 ° ℃ Range dan suhu purata 24h tidak melebihi 35 ℃.
Kelembapan relatif: 30% ~ 95% dan prinsip perubahan kelembapan adalah bahawa ia tidak boleh menyebabkan pemeluwapan.
Ketinggian: di bawah 1000m.
Atmosfer: Tiada habuk yang berlebihan, gas asid, gas menghakis dan garam.
Elakkan cahaya matahari langsung pada mesin atau radiasi haba pada mesin yang boleh menyebabkan perubahan suhu ambien.
Kedudukan pemasangan jauh dari sumber getaran.
Kedudukan pemasangan jauh dari bahan mudah terbakar dan bahan letupan.
Parameter teknikal
| Item | Unit | CK6140 |
| Maks. Menghidupkan diameter katil | mm | 400 |
| Diameter putaran maksimum pada pemegang alat | mm | 210 |
| Panjang bahan kerja Maxi Mum antara dua pusat | mm | 750 |
| Spindle melalui diameter lubang | mm | Φ52 |
| Julat kelajuan gelendong | r/min | 100-2000 perubahan gear/perubahan tidak berkesudahan |
| Jenis akhir gelendong | A2-6 | |
| Lubang tirus depan gelendong | Enam Mohs | |
| Kuasa motor spindle | kw | 5.5 |
| Borang motor suapan | Penukaran kekerapan | |
| Alat kawalan berangka berehat | Pemegang alat empat stesen menegak | |
| Saiz shank | mm | 20x20 |
| Pemegang alat ketepatan kedudukan berulang | ± 3.2 " | |
| Julat kelajuan suapan | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Unit tetapan minimum | mm | 0.001 |
| Keseluruhan dimensi mesin (LXWXH) | mm | 2150x1450x1650 mm |
| Berat mesin kasar | kg | 1900 |
