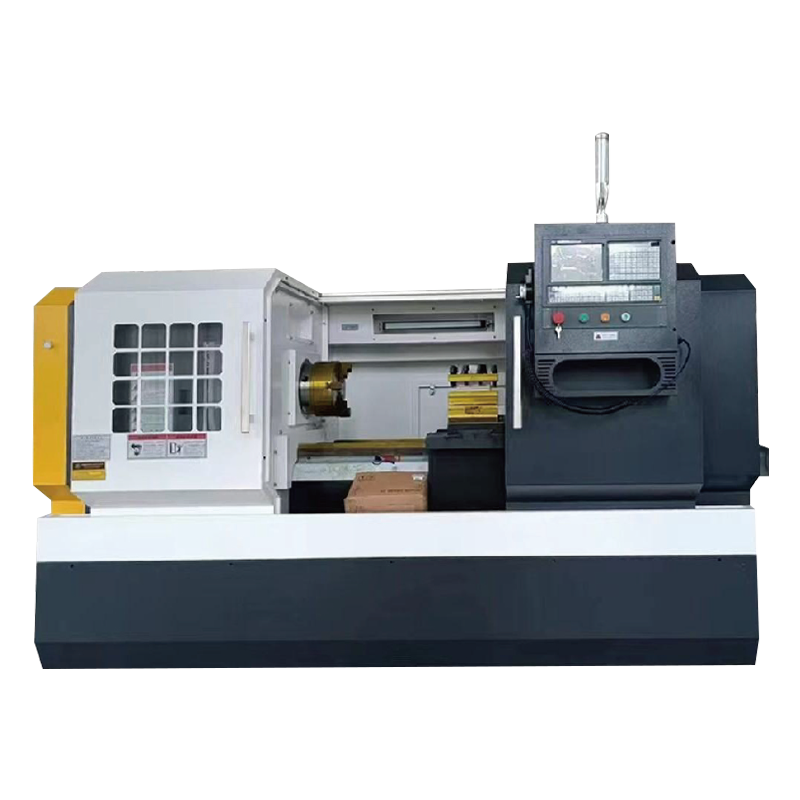

CK6150 Power CNC Lathe Horizontal
Kawalan Numerik Lathe
CK6150 Series CNC Lathe mendatar mempunyai ciri-ciri ketepatan yang tinggi, kuasa tinggi, ketegaran yang tinggi, dan lain-lain. Bahagian dan struktur utamanya direka secara optimum, yang merupakan pilihan pertama peralatan untuk aci pemesinan, cakera, bushings, permukaan berbentuk khas, dan kerja-kerja skru jenis.
Sistem CNC GSK980TB3/Huazhong 808 dan sistem servo AC-digital, x, paksi z adalah kawalan gelung separuh tertutup, skru bola menggunakan skru bola ketepatan tahap C3, komponen elektrik diimport atau domestik yang terkenal, selaras dengan CE atau CE 3cerifikasi Domestik. Mesin ini dilengkapi dengan pemegang alat CNC empat stesen menegak jenama terkenal di China, yang mempunyai ciri-ciri ketepatan kedudukan tinggi, kekuatan tinggi, dan prestasi anti-getaran yang baik.
Alat mesin diperiksa dengan ketat mengikut prosedur pemeriksaan sebelum meninggalkan kilang. Setiap alat mesin mengamalkan interferometer laser untuk memeriksa ketepatan kedudukan paksi x dan z dan kebolehulangan ketepatan kedudukan untuk memastikan kestabilan dan kebolehpercayaan mereka.
Maklumat pengeluaran
Kelebihan alat mesin
1. Headstock Alat Mesin dan Bed. Tailstock. Seluruh mesin mengamalkan interferometer laser untuk pemeriksaan, yang dapat menjamin ketepatan kedudukan paksi z dan paksi-x, ketepatan kedudukan, tindak balas, dan kestabilan mesin.
2. Alat mesin diperbuat daripada besi tahan lama dengan bahan khas tembaga dan kromium, dan panduan katil dipadamkan ke kedalaman 3mm, yang secara efektif meningkatkan rintangan haus dan kestabilan alat mesin.
3. Alat mesin mengamalkan pelinciran berpusat, dan headstock diedarkan dengan pelinciran paksa, yang memastikan ciri -ciri pelesapan kebersihan dan haba headstock sebagai tindak balas kepada cuaca panas di selatan, dan berkesan memanjangkan hayat perkhidmatan galas dan gear.
4. Spindle Alat Mesin Mengadopsi galas Harbin, Spindle melalui lubang 82mm, dan alat alat mesin menggunakan pengisaran ketepatan, dengan berkesan meningkatkan kekerasan gear, dan mengurangkan bunyi alat mesin.
5. Mesin mengamalkan skru bola Hanjiang, skru bola paksi z, dan skru bola paksi X dengan struktur tegangan, yang meningkatkan ketepatan pemesinan bahan kerja lingkaran luar dan saiz lubang dalaman.
6. Mesin ini mengamalkan pemegang alat elektrik tanpa angkat empat stesen. Saiz Shank Alat: 25x25mm.
7. Peralatan Elektrik Jenama Delixi

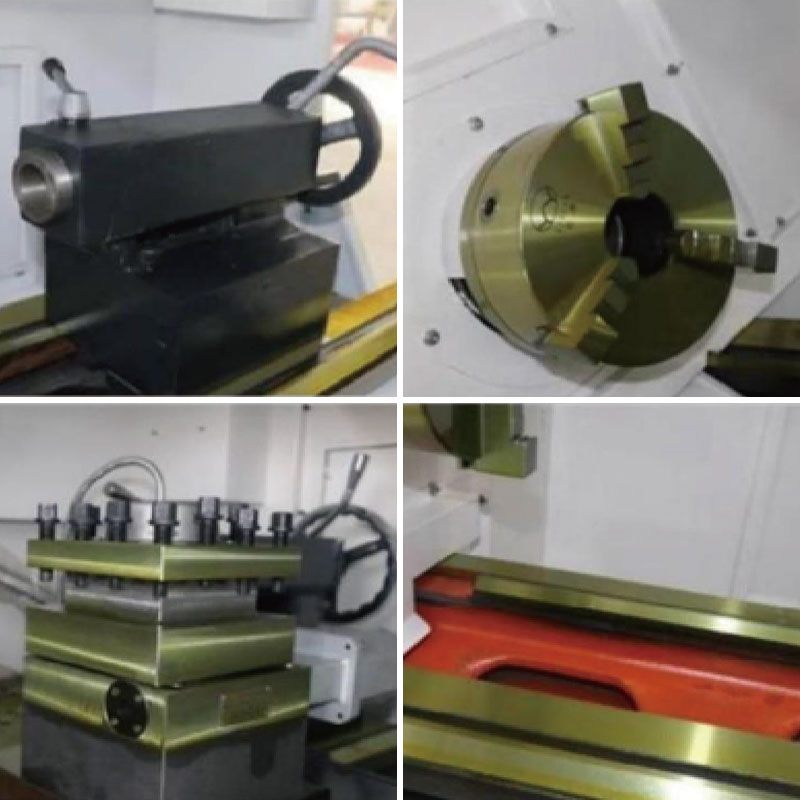

Alat kawalan berangka berehat
Pemegang alat CNC empat stesen dengan ketepatan kedudukan yang tinggi, kestabilan dan kebolehpercayaan, pelbagai aplikasi, struktur mudah, penyelenggaraan mudah, dan sebagainya.
Reka bentuk tailstock mesin memberi pertimbangan penuh kepada ketegaran, kapasiti galas, dan keseronokan penggunaan. Kaedah jacking adalah manual.
Mesin ini dilengkapi dengan chuck tiga-jaw manual 250mm.
Pemegang alat CNC 4-posisi Wenchang (Sanhe) dicirikan oleh ketepatan kedudukan yang tinggi, kestabilan, dan kebolehpercayaan, pelbagai aplikasi, struktur mudah, dan penyelenggaraan yang mudah.
Mengguna pakai struktur katil rata, pengacuan pasir resin, pemutus besi yang berkualiti tinggi, kereta api panduan mengamalkan proses pelindapkejutan frekuensi sederhana dan proses pencetakan plastik, yang mempunyai rintangan lelasan yang baik dan pengekalan ketepatan.
Parameter teknikal
| Item | Unit | CK6150 |
| Diameter putaran maksimum di atas katil | mm | Φ500 |
| Diameter putaran maksimum pada pemegang alat | mm | Φ290 |
| Panjang bahan kerja maksimum antara dua pusat | mm | 1000 |
| Spindle melalui diameter lubang | mm | 82 |
| Julat kelajuan gelendong | r/min | 150-1600 Kelajuan varubte dengan gelendong bebas atau tiga gear |
| Jenis akhir gelendong | ISO (GB) A2-8 | |
| Lubang tirus depan spindly | Lima Mohs | |
| Kuasa motor spindle | 7.5 | |
| Bentuk motor spindle | Penukaran kekerapan | |
| Alat kawalan berangka berehat | 4-stesen menegak | |
| Saiz shank | mm | 25x25 |
| Pemegang alat ketepatan kedudukan berulang | ± 0.01 " | |
| Perjalanan X-Axis | mm | 310mm |
| Perjalanan Z-Axis | mm | 1000mm |
| Kelajuan bergerak pantas | mm/min | X: 6000 Z: 8000 |
| Julat kelajuan suapan | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Unit tetapan minimum | mm | 0.001 |
| Diameter lengan scot ekor | mm | Φ65 |
| Strok lengan tailstocic | mm | 150 |
| Taper Lengan Tempat Duduk Ekor | Lima Mohs | |
| Penyejukan kuasa motor | W | 90 |
| Kepala pam penyejuk | m | 5 |
| Aliran pam penyejuk | L/min | 25 |
| Sumber kuasa | 380V ± 10%, 50Hz ± 1% tiga fasa AC | |
| Suhu ambien | ℃ | 0-40 |
| Kelembapan relatif | % | ≤92 |
| Keseluruhan dimensi mesin (LXWXH) | mm | 2450x1510x1840 |
| Berat mesin bersih | Kg | 2150 |
Terus berhubung
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. bermula pada tahun 2006 dan ditubuhkan pada tahun 2018. Ia terletak di Daerah Baru Qianwan, Ningbo City, Wilayah Zhejiang, South Wing China Yangtze River Delta Zone. Ia adalah sebuah perusahaan yang mengkhususkan diri dalam penyelidikan, pembangunan, pengeluaran dan jualan peralatan pemotongan logam CNC. Sebagai China CK6150 Power CNC Lathe Horizontal supplier and custom CK6150 Power CNC Lathe Horizontal company, Dengan kekuatan teknikal yang kuat dan pengalaman industri yang kaya, Hongjia CNC komited untuk menyediakan pelanggan dengan penyelesaian CNC canggih untuk memenuhi keperluan pelanggan dalam industri yang berbeza.
Loji dan peralatan
Apa berita
-
Dalam industri perkilangan yang semakin kompetitif hari ini, syarikat semakin menuntut kecekapan tinggi, ketepatan tinggi, dan penyelesaian pemesinan yang sangat bersepadu. Ningbo Hongjia CNC Technology Co., Ltd., pen...
Baca lebih lanjut -
Mesin penggerudian dan penorehan adalah alat mesin yang menggabungkan fungsi penggerudian dan mengetuk. Ia digunakan terutamanya untuk menggerudi lubang dan membuat benang dalaman (mengetuk) dalam bahan seperti ...
Baca lebih lanjut -
1. Mengapa industri aeroangkasa lebih suka Pusat perubahan mendatar ? Kelebihan Graviti: Elakkan ubah bentuk bahan kerja besar Masalah perubahan menegak: Apabila mempros...
Baca lebih lanjut
Pengetahuan industri
CK6150 Power CNC Lathe Horizontal , sebagai produk bintang Hongjia CNC, menggabungkan ketepatan yang tinggi, kuasa tinggi dan ketegaran yang tinggi, dan merupakan peralatan pilihan dalam bidang pemprosesan mekanikal. Konsep reka bentuknya maju, dan komponen dan struktur utama dioptimumkan untuk memastikan prestasi yang stabil dan prestasi yang sangat baik dari alat mesin dalam tugas pemprosesan yang kompleks. Ia mengamalkan sistem CNC GSK980TB3/Huazhong 808 dan sistem servo AC digital sepenuhnya, dan kedua-dua paksi X dan Z-paksi mengamalkan kawalan gelung separuh tertutup untuk memastikan ketepatan proses pemprosesan.
Daya saing teras alat mesin terletak pada ketepatan dan kestabilan yang sangat baik. Kotak gelendong, katil dan tailstock ck6150 bubut diperiksa oleh interferometer laser. Proses pemeriksaan yang ketat ini menjamin ketepatan kedudukan, ketepatan kedudukan berulang, pelepasan terbalik dan kestabilan keseluruhan paksi z dan paksi-x. Tempat tidur diperbuat daripada besi tuang berkekuatan tinggi, dan bahan-bahan khas seperti tembaga dan kromium ditambah. Rel katil dipadamkan dengan kedalaman 3mm, yang meningkatkan rintangan haus dan kestabilan jangka panjang mesin.
Untuk memenuhi keperluan pelesapan haba yang cekap alat -alat mesin dalam cuaca panas di Selatan, pelarik CK6150 mengamalkan sistem pelinciran berpusat. Kotak gelendong dipaksa untuk melincirkan dan beredar, yang memastikan kebersihan dan prestasi pelesapan haba yang baik dari kotak gelendong, dan dengan berkesan memanjangkan hayat perkhidmatan galas dan gear. Spindle menggunakan galas Harbin dengan diameter melalui lubang 82mm. Gear alat mesin adalah tepat, yang bukan sahaja meningkatkan kekerasan gear, tetapi juga mengurangkan bunyi bising operasi alat mesin, mewujudkan persekitaran kerja yang lebih tenang untuk pengguna.
Dari segi sistem penghantaran, pelarik CK6150 menggunakan skru bola ketepatan jenama Hanjiang. Skru bola dari paksi z dan paksi X mempunyai struktur tegangan. Di samping itu, alat mesin dilengkapi dengan komponen elektrik jenama Delixi dan pemegang alat elektrik empat stesen tanpa mengangkat alat. Saiz pemegang alat adalah 25x25mm, yang seterusnya meningkatkan kecekapan perubahan alat dan fleksibiliti pemprosesan. Pemegang alat CNC empat stesen telah menjadi pilihan kegemaran ramai pengguna untuk kedudukan ketepatan tinggi, kestabilan yang baik dan kebolehgunaan yang luas, serta struktur mudah dan penyelenggaraan yang mudah.
Reka bentuk tailstock juga mencerminkan butiran utama Hongjia CNC. Tailstock ck6150 LATHE sepenuhnya menganggap ketegaran, kapasiti galas beban dan kemudahan operasi, dan mengamalkan mengangkat manual untuk memastikan sokongan yang stabil di bawah keperluan pemprosesan yang berbeza. Alat mesin dilengkapi dengan standard 250mm manual tiga-jaw chuck, yang menyediakan kemudahan untuk mengepam bahan kerja pelbagai bentuk dan saiz. Pada masa yang sama, alat mesin menggunakan pemegang alat CNC menegak empat stesen Wenchang, yang juga dikenali dengan ketepatan yang tinggi, kestabilan yang tinggi dan kebolehgunaan yang luas. Struktur padat dan penyelenggaraan mudah terus meningkatkan prestasi keseluruhan alat mesin.
CK6150 kuasa tinggi CNC Lathe mendatar juga cukup bijak dalam reka bentuk struktur. Ia mengamalkan struktur katil yang rata, digabungkan dengan pemutus pasir resin dan bahan besi tuang berkualiti tinggi, dan kereta api panduan mengamalkan teknologi pelindapkejutan dan teknologi pencetakan plastik, yang bukan sahaja sangat tahan lama, tetapi juga dapat mengekalkan ketepatan pemprosesan untuk masa yang lama.
