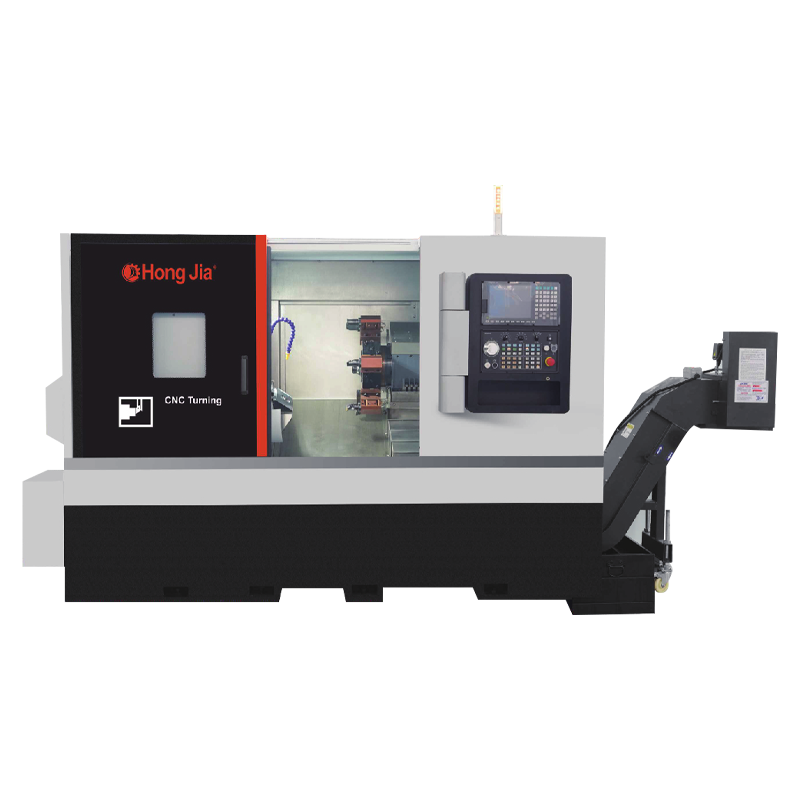

Rumah / Produk / Siri CNC mendatar dan siri penggilingan / NC110D HEAD HEAD MOTOR MOTOR PUSAT PULUH HORISONTAL NC110D HEAD HEAD MOTOR MOTOR PUSAT PULUH HORISONTAL
Pusat Pusat Power Head Motor Horizontal bukan sahaja mempunyai fungsi pemprosesan bubut tradisional, tetapi juga boleh melakukan pelbagai operasi pemprosesan seperti penggerudian dan membosankan. Fleksibiliti ini membolehkan satu peranti menyelesaikan pelbagai proses, mengurangkan masa untuk penggantian peralatan dan pemindahan bahan kerja, dan meningkatkan kecekapan pemprosesan keseluruhan.
Peralatan ini mengamalkan reka bentuk struktur asas ketegangan tinggi untuk memastikan kestabilan dan ketepatan semasa pemprosesan. Reka bentuk ini membolehkan peralatan untuk menahan beban besar yang dibawa oleh pemotongan berat dan mengekalkan ketepatan pemprosesan yang sama, dengan itu memenuhi keperluan pemprosesan bahagian ketepatan tinggi dan berkualiti tinggi.
Motor kepala kuasa adalah komponen teras peralatan. Ia mengamalkan sistem teknologi dan sistem kawalan canggih untuk mencapai pergerakan makan dan putaran yang tepat dan cepat. Sistem kepala kuasa berprestasi tinggi ini bukan sahaja meningkatkan kecekapan pemprosesan, tetapi juga memastikan kestabilan dan kebolehpercayaan proses pemprosesan.
Maklumat pengeluaran
Kapasiti pemprosesan
1. Lathe, penggerudian, dan membosankan boleh dijalankan
2. Struktur asas ketegaran tinggi, untuk mencapai pemotongan berat
3. Keupayaan pemotongan yang sangat baik dan ketepatan pemprosesan yang stabil untuk mencapai pengeluaran yang tinggi
4. Tangki penyejuk cabutan digunakan untuk pembersihan dan pemotongan mudah
5. Kapasiti tangki standard: 125L

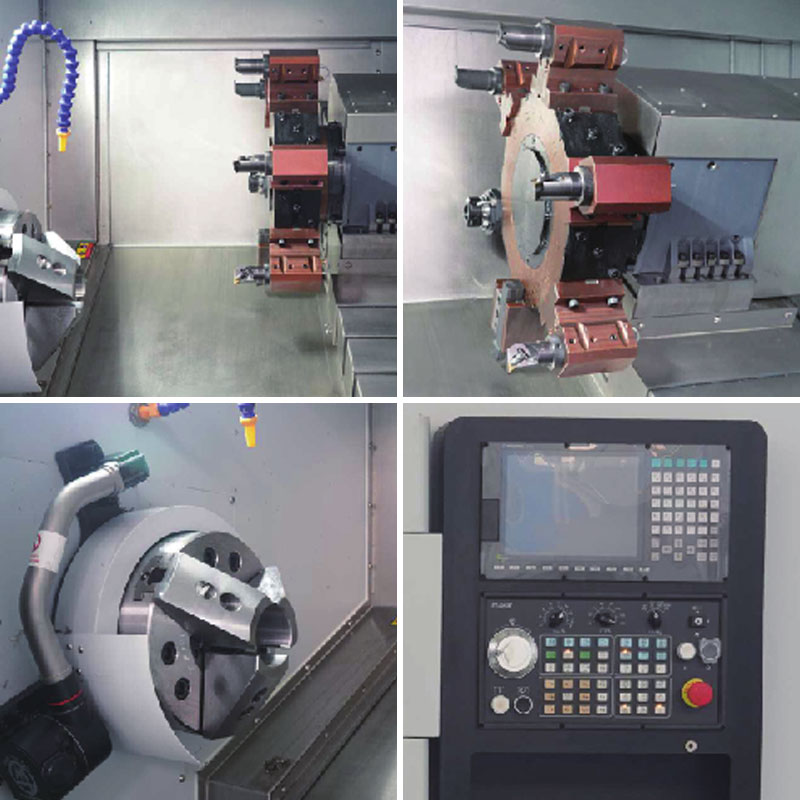

Konfigurasi Asas Alat Mesin
1. Generasi baru sytec22ta
2. Motor pemacu generasi baru
3. Generasi baru motor spindle servo tork tinggi adalah standard
4. Taiwan atau Jepun Rail dan Skru
5. Tangki air berasingan
6. Mesin penyingkiran cip
7. Tekanan Minyak Tiga Cakar
8. Standard dengan spindle mekanikal ketepatan unit berkelajuan tinggi terbina dalam
Parameter teknikal
| Item | Unit | NC-110D | |
| Maks. Menghidupkan diameter katil | mm | Φ750 | |
| Maks. diameter pemesinan | mm | Φ600 | |
| Maks. panjang kerja | mm | 700 | |
| Maks. Tali tongkat melalui diameter lubang | mm | Φ75 | |
| Paksi utama | Bentuk hidung gelendong | A2-8/11 | |
| Spindle melalui diameter lubang | mm | Φ86 | |
| Tirai lubang dalaman gelendong | MT-6 | ||
| Tiga Jaw Chuck Memegang Keupayaan | 10 " | ||
| Borang Tindakan Tarik Rod | Tekanan hidraulik | ||
| Maks. kelajuan gelendong | r/min | 2500min -1 | |
| Kuasa motor utama | kw | 15/18.5 | |
| Suapan | Perjalanan X-Axis | mm | 350 |
| Perjalanan Z-Axis | mm | 750 | |
| Paksi x/z kelajuan pantas bergerak | m/min | 25 | |
| Ketepatan | Ketepatan kedudukan (x/z) | mm | ± 0.005 |
| Ketepatan kedudukan berulang (x/z) | mm | ± 0.003 | |
| Menara Alat Kuasa | Nombor alat | 12 | |
| Bentuk memandu | Servo | ||
| Ketinggian pusat | mm | 100 | |
| Masa Perubahan Alat (T-T) | S | 0.2 | |
| Spesifikasi Pemegang Alat Membosankan | mm | 50 | |
| Spesifikasi Pemegang Alat Square | mm | 25 | |
| Kelajuan powerhead | r.p/min | 4000 | |
| Kuasa motor kepala kuasa | Kw | 3.6 | |
| Tork powerhead | N.M. | 15 | |
| Jenis Powerhead | Bmt | 65 | |
| Tailstock | Tirus lengan tailstock | MT-5 | |
| Diameter lengan tengah | mm | Φ80 | |
| Perjalanan maksimum lengan atas | mm | 100 | |
| Perisai Keselamatan | Tutup sepenuhnya | ||
| Sistem kawalan berangka | Generasi Baru 22TA/FANUC 0I-TF | ||
| Berat mesin | Kg | 5200 | |
| Keseluruhan Dirnensions of the Machine (LXWXH) | mm | 2980 × 2200 × 1950 | |
Terus berhubung
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. bermula pada tahun 2006 dan ditubuhkan pada tahun 2018. Ia terletak di Daerah Baru Qianwan, Ningbo City, Wilayah Zhejiang, South Wing China Yangtze River Delta Zone. Ia adalah sebuah perusahaan yang mengkhususkan diri dalam penyelidikan, pembangunan, pengeluaran dan jualan peralatan pemotongan logam CNC. Sebagai China NC110D HEAD HEAD MOTOR MOTOR PUSAT PULUH HORISONTAL supplier and custom NC110D HEAD HEAD MOTOR MOTOR PUSAT PULUH HORISONTAL company, Dengan kekuatan teknikal yang kuat dan pengalaman industri yang kaya, Hongjia CNC komited untuk menyediakan pelanggan dengan penyelesaian CNC canggih untuk memenuhi keperluan pelanggan dalam industri yang berbeza.
Loji dan peralatan
Apa berita
-
Dalam industri perkilangan yang semakin kompetitif hari ini, syarikat semakin menuntut kecekapan tinggi, ketepatan tinggi, dan penyelesaian pemesinan yang sangat bersepadu. Ningbo Hongjia CNC Technology Co., Ltd., pen...
Baca lebih lanjut -
Mesin penggerudian dan penorehan adalah alat mesin yang menggabungkan fungsi penggerudian dan mengetuk. Ia digunakan terutamanya untuk menggerudi lubang dan membuat benang dalaman (mengetuk) dalam bahan seperti ...
Baca lebih lanjut -
1. Mengapa industri aeroangkasa lebih suka Pusat perubahan mendatar ? Kelebihan Graviti: Elakkan ubah bentuk bahan kerja besar Masalah perubahan menegak: Apabila mempros...
Baca lebih lanjut
Pengetahuan industri
Ciri-ciri Pemprosesan Kecekapan Tinggi Pemandu Pusat Pusingan Motor Motor Head
1. Ciri -ciri struktur dan kecekapan tinggi
Pusat Pusat Pusingan Motor Motor Motor Motor Umumnya mengamalkan struktur bingkai gantri, dan katil mesin kebanyakannya diperbuat daripada bahan konkrit polimer, yang mempunyai prestasi redaman yang baik dan kekonduksian terma yang rendah, yang kondusif untuk meningkatkan ketepatan pemprosesan acuan. Pusat Pusat Motor Motor Head Drive yang dihasilkan oleh Ningbo Hongjia CNC Technology Co., Ltd mengamalkan reka bentuk struktur lanjutan ini untuk memastikan kestabilan dan ketepatan alat mesin di bawah operasi berkelajuan tinggi.
2. Teknologi pemacu lanjutan
Dari segi mod pemacu, pemacu kepala Pusat Turning Horizontal Motor telah dibangunkan dari gerakan linear tradisional (paksi x/y/z) motor servo dan pemacu skru bola ke pemacu motor linear semasa. Motor linear menghilangkan elemen penghantaran yang menukarkan gerakan berputar ke dalam gerakan linear, dengan itu meningkatkan prestasi dinamik, kelajuan bergerak dan ketepatan pemprosesan paksi. Sesetengah produk Ningbo Hongjia CNC Technology Co., Ltd telah menggunakan teknologi pemacu motor linear, yang telah meningkatkan pecutan paksi dan kelajuan perjalanan cepat alat mesin, dengan itu meningkatkan kecekapan pengeluaran dengan ketara.
Di samping itu, ayunan meja putar dan ayunan dan putaran kepala gelendong secara meluas direalisasikan oleh motor tork. Motor tork adalah motor segerak yang pemutarnya terus ditetapkan kepada komponen yang akan didorong tanpa elemen penghantaran mekanikal. Oleh itu, ia mempunyai ketegaran beban statik dan dinamik yang sangat tinggi, yang meningkatkan ketepatan kedudukan dan kebolehulangan paksi putar dan paksi ayunan.
3. Spindle Elektrik Tinggi Tinggi
Spindle elektrik adalah komponen teras pusat pemusnahan motor pemacu mendatar. Dalam pemprosesan permukaan bentuk bebas acuan dan kontur kompleks, kilang diameter diameter yang lebih kecil sering digunakan, yang memerlukan gelendong elektrik mempunyai kelajuan yang sangat tinggi. Pada masa ini, kelajuan gelendong pusat pemesinan berkelajuan tinggi di pasaran kebanyakannya antara 18000 dan 42000R/min, manakala kelajuan gelendong beberapa produk mewah bahkan boleh mencapai lebih daripada 54000R/min. Pusat pemusnahan mendatar motor pemacu Ningbo Hongjia CNC Technology Co., Ltd dilengkapi dengan gelendong elektrik ketepatan tinggi dengan kelajuan tinggi dan kestabilan yang baik, yang dapat memenuhi keperluan pemprosesan pelbagai acuan kompleks.
Untuk memastikan kestabilan spindle elektrik berkelajuan tinggi, alat mesin juga dilengkapi dengan sensor untuk mengukur suhu, anjakan dan getaran, untuk memantau kenaikan suhu, anjakan paksi dan getaran motor, galas dan spindle. Sensor ini menyediakan data pembetulan untuk sistem CNC untuk mengubah kelajuan gelendong dan kelajuan suapan, mengoptimumkan parameter pemprosesan, dan dengan itu memastikan ketepatan dan kecekapan pemprosesan.
4. Sistem Kawalan Lanjutan
Sistem kawalan CNC adalah bahagian penting dari pusat pemusnahan motor pemacu mendatar, yang sebahagian besarnya menentukan kelajuan, ketepatan dan kualiti permukaan pemprosesan alat mesin. Masa pemprosesan segmen program sistem kawalan CNC mewah umumnya boleh mencapai kurang daripada 0.5ms, yang dapat memenuhi keperluan pemprosesan masa nyata aliran data dalam pemprosesan berkelajuan tinggi. Pusat pemusnahan mendatar motor pemacu Ningbo Hongjia CNC Technology Co., Ltd dilengkapi dengan sistem kawalan CNC yang maju untuk memastikan kestabilan dan ketepatan alat mesin di bawah operasi berkelajuan tinggi.
