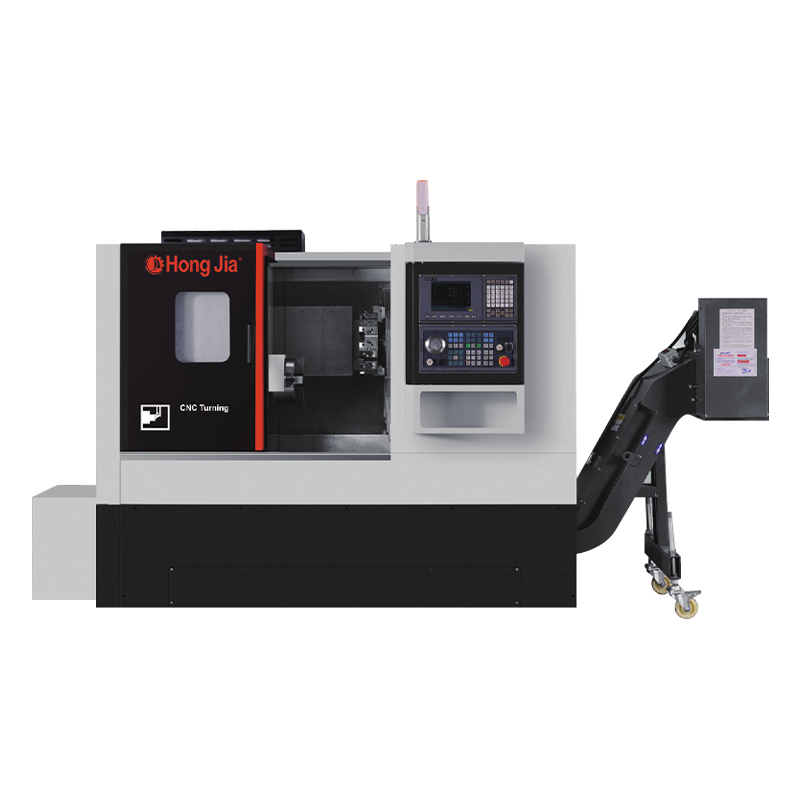

NC-106 Pusat Pusingan Horizontal
Pusat perubahan mendatar bukan sahaja baik pada operasi perubahan tradisional, tetapi juga mengintegrasikan pelbagai fungsi pemprosesan seperti penggerudian, membosankan, penggilingan dan mengetuk. Satu peranti boleh menyelesaikan pelbagai proses, sangat mengurangkan bilangan pemindahan bahan kerja dan meningkatkan kecekapan pengeluaran. Penggunaan sistem kawalan servo lanjutan dan reka bentuk kereta api ketepatan memastikan setiap pemprosesan dapat memenuhi keperluan ketepatan tahap mikron. Sama ada ia mengubah kontur kompleks atau operasi pengilangan halus, ia boleh dikendalikan dengan mudah.
Struktur katil pemutus keseluruhan telah menjalani rawatan haba yang ketat untuk memastikan alat mesin masih dapat mengekalkan kestabilan dan ketepatan di bawah pemprosesan beban berat jangka panjang. Ini menyediakan pengguna dengan kebolehpercayaan pemprosesan yang lebih tinggi dan hayat perkhidmatan yang lebih lama. Pusat putaran mendatar digunakan secara meluas dalam aeroangkasa, pembuatan kereta, pembuatan acuan, jentera ketepatan dan bidang lain.
Maklumat pengeluaran
Keupayaan pemprosesan
1. Lathe, penggerudian, dan membosankan boleh dijalankan
2. Struktur asas ketegaran tinggi, untuk mencapai pemotongan berat
3. Keupayaan pemotongan yang sangat baik dan ketepatan pemprosesan yang stabil untuk mencapai pengeluaran yang tinggi
4. Tangki penyejuk cabutan digunakan untuk pembersihan dan pemotongan mudah
5. Kapasiti tangki standard: 100L
Konfigurasi Asas Alat Mesin

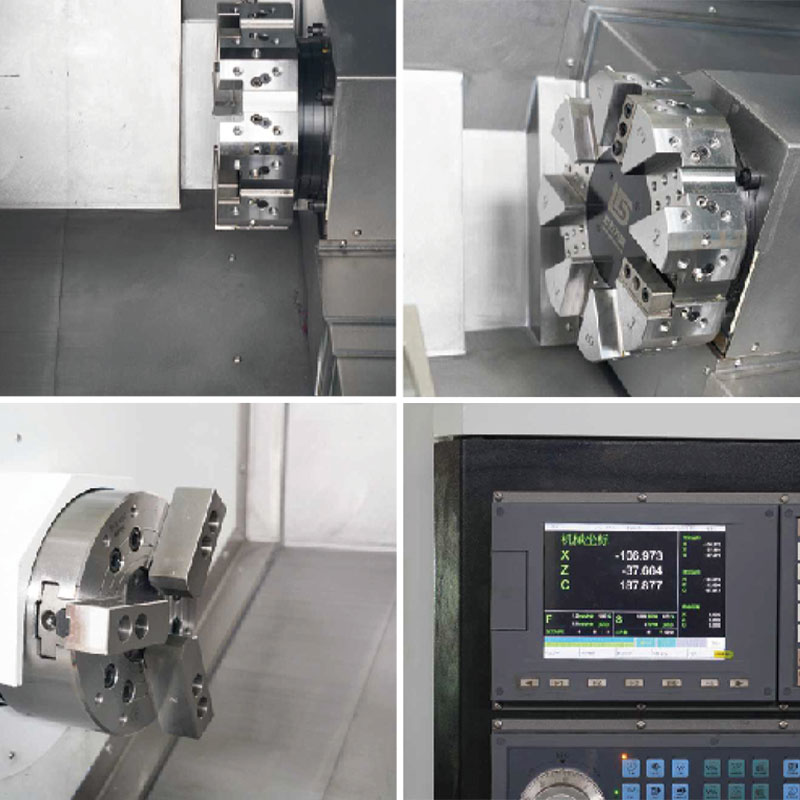

1. Generasi Baru Sytec/7TA-E
2. Generasi baru memandu motor dan pemacu gelendong
3. Generasi baru motor spindle servo tork tinggi adalah standard
4. Taiwan atau Jepun Rail dan Skru
5. Tangki air berasingan
6. Mesin penyingkiran cip
7. Tekanan Minyak Tiga Cakar
8. Standard dengan spindle mekanikal ketepatan unit berkelajuan tinggi terbina dalam
Parameter teknikal
| Item | NC-106 |
| Maks. diameter pemesinan | Φ300mm |
| Maks. panjang kerja | 350mm |
| Maks. Beralih diameter | 500mm |
| Dimensi Spindle Chuck | 6/8inch |
| Maks. kelajuan gelendong | 4000min -1 |
| Bentuk akhir gelendong | A2-5 |
| Melalui aperture spindle | Φ56mm |
| Diameter dalaman tiub pengembangan gelendong | Φ45mm |
| Diameter dalaman galas aci utama | Φ90mm |
| Kuasa gelendong | 7.5kW/11kW |
| Tork Spindle Rated | 70n.m |
| Maks. tork spindle | 100n.m |
| Bilangan permukaan turet | 8 |
| Mengendalikan alat diameter luar | 25x25 |
| Tempat duduk bit melahirkan | Φ32mm |
| Perjalanan z/x | Z: 370mm X: 200mm |
| Kelajuan peralihan cepat z/x | Z: 20m/min x: 20m/min |
| Kapasiti bekalan kuasa | 18kva |
| Keseluruhan dimensi mesin (LXWXH) | 2350 × 1560 × 1715 mm (tanpa penghantar cip) Mesin penyingkiran cip tidak termasuk |
| Berat mesin | 3300kg |
Terus berhubung
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. bermula pada tahun 2006 dan ditubuhkan pada tahun 2018. Ia terletak di Daerah Baru Qianwan, Ningbo City, Wilayah Zhejiang, South Wing China Yangtze River Delta Zone. Ia adalah sebuah perusahaan yang mengkhususkan diri dalam penyelidikan, pembangunan, pengeluaran dan jualan peralatan pemotongan logam CNC. Sebagai China NC-106 Pusat Pusingan Horizontal supplier and custom NC-106 Pusat Pusingan Horizontal company, Dengan kekuatan teknikal yang kuat dan pengalaman industri yang kaya, Hongjia CNC komited untuk menyediakan pelanggan dengan penyelesaian CNC canggih untuk memenuhi keperluan pelanggan dalam industri yang berbeza.
Loji dan peralatan
Apa berita
-
Dalam industri perkilangan yang semakin kompetitif hari ini, syarikat semakin menuntut kecekapan tinggi, ketepatan tinggi, dan penyelesaian pemesinan yang sangat bersepadu. Ningbo Hongjia CNC Technology Co., Ltd., pen...
Baca lebih lanjut -
Mesin penggerudian dan penorehan adalah alat mesin yang menggabungkan fungsi penggerudian dan mengetuk. Ia digunakan terutamanya untuk menggerudi lubang dan membuat benang dalaman (mengetuk) dalam bahan seperti ...
Baca lebih lanjut -
1. Mengapa industri aeroangkasa lebih suka Pusat perubahan mendatar ? Kelebihan Graviti: Elakkan ubah bentuk bahan kerja besar Masalah perubahan menegak: Apabila mempros...
Baca lebih lanjut
Pengetahuan industri
Peralatan Pemesinan CNC Ketepatan dan Kecekapan Tinggi-Pusat Pusingan Mendatar
Dalam pembuatan moden, ketepatan tinggi dan peralatan pemesinan kecekapan tinggi telah menjadi kunci untuk meningkatkan produktiviti dalam pelbagai industri. Pusat Pusing Horizontal bukan sahaja mempunyai fungsi perubahan tradisional, tetapi juga mengintegrasikan pelbagai fungsi pemesinan seperti penggerudian, membosankan, penggilingan dan mengetuk. Satu peranti boleh melengkapkan pelbagai proses, sangat mengurangkan bilangan masa pengendalian bahan kerja dan meningkatkan kecekapan pengeluaran. Fleksibiliti ini menjadikan pusat pusing mendatar sebagai pilihan yang ideal untuk pelbagai industri seperti aeroangkasa, pembuatan kereta, pemprosesan acuan, dan jentera ketepatan.
The Pusat Pusing Horizontal direka bentuk dengan struktur asas ketegangan tinggi untuk memastikan peralatan dapat menahan pemotongan beban berat sambil mengekalkan ketepatan pemesinan yang stabil. Keupayaan pemotongan yang sangat baik dan ketepatan pemesinan kebolehgunaan tinggi membolehkannya mencapai prestasi pemesinan yang cekap dan stabil dalam pengeluaran besar-besaran. Sistem penyejukan peralatan mengamalkan reka bentuk tangki penyejuk tarik keluar untuk pembersihan dan pengendalian cip mudah. Kapasiti tangki penyejuk standard adalah 100L, memastikan keperluan penyejukan pemesinan jangka panjang.
Sistem kawalan lanjutan dan landasan panduan ketepatan
Pusat Turning Horizontal mengamalkan sistem kawalan Sytec/7TA-E baru dan dilengkapi dengan generasi baru pemacu motor dan sistem pemacu spindle. Motor spindle servo yang tinggi adalah standard, membolehkan peralatan untuk mengekalkan output kuasa yang sangat baik apabila berpaling atau kontur kompleks pengilangan halus. Di samping itu, landasan panduan peralatan dan skru plumbum menggunakan komponen ketepatan tinggi dari Taiwan atau Jepun, memastikan kestabilan dan ketepatan selepas pemprosesan jangka panjang.
Struktur katil pemutus keseluruhan pusat perubahan mendatar menjalani proses rawatan haba yang ketat untuk memastikan alat mesin dapat mengekalkan kestabilan dan ketepatan di bawah persekitaran pemprosesan beban berat jangka panjang. Reka bentuk ini bukan sahaja memanjangkan hayat perkhidmatan alat mesin, tetapi juga meningkatkan kebolehpercayaan pemprosesan. Peralatan ini juga dilengkapi dengan tangki air dan sistem pembersihan cip bebas, yang secara berkesan mengurangkan kesilapan pemprosesan yang disebabkan oleh pengumpulan cip dan meningkatkan kemudahan penyelenggaraan.
Peralatan ini dilengkapi dengan chuck tiga hidraulik sebagai standard untuk memastikan pengapit stabil bahan kerja dan meningkatkan keselamatan dan ketepatan pemprosesan. Pada masa yang sama, ia dilengkapi dengan penghantar cip automatik untuk mengurangkan masa untuk pembersihan manual dan meningkatkan kecekapan pengeluaran. Sistem kawalan pintar menjadikan operasi lebih mudah, dan juga tugas pemprosesan yang kompleks dapat dikendalikan dengan mudah.
Oleh kerana ketepatannya yang tinggi, fleksibiliti dan kapasiti pengeluaran yang cekap, pusat perubahan mendatar telah digunakan secara meluas dalam banyak industri. Sebagai contoh, dalam bidang aeroangkasa, peralatan boleh digunakan untuk pemprosesan bahagian ketepatan; Dalam industri pembuatan automotif, ia boleh digunakan untuk pengeluaran bahagian enjin dan bahagian sistem penghantaran yang cekap; Dalam industri pembuatan acuan, ia dapat memastikan pemprosesan ketepatan tinggi acuan kompleks.
Ningbo Hongjia CNC Technology Co., Ltd adalah perusahaan yang memberi tumpuan kepada penyelidikan dan pembangunan, pengeluaran dan penjualan peralatan pemotongan logam CNC, yang komited untuk menyediakan pelanggan dengan penyelesaian CNC canggih. Sebagai pembekal Pusat Pusat dan Kilang Penyesuaian Cina NC-106Horizontal, Hongjia CNC bergantung kepada kekuatan teknikal yang kuat dan pengalaman industri yang kaya untuk terus berinovasi dan menyediakan pelanggan dalam industri yang berbeza dengan peralatan pemprosesan yang cekap dan stabil.
