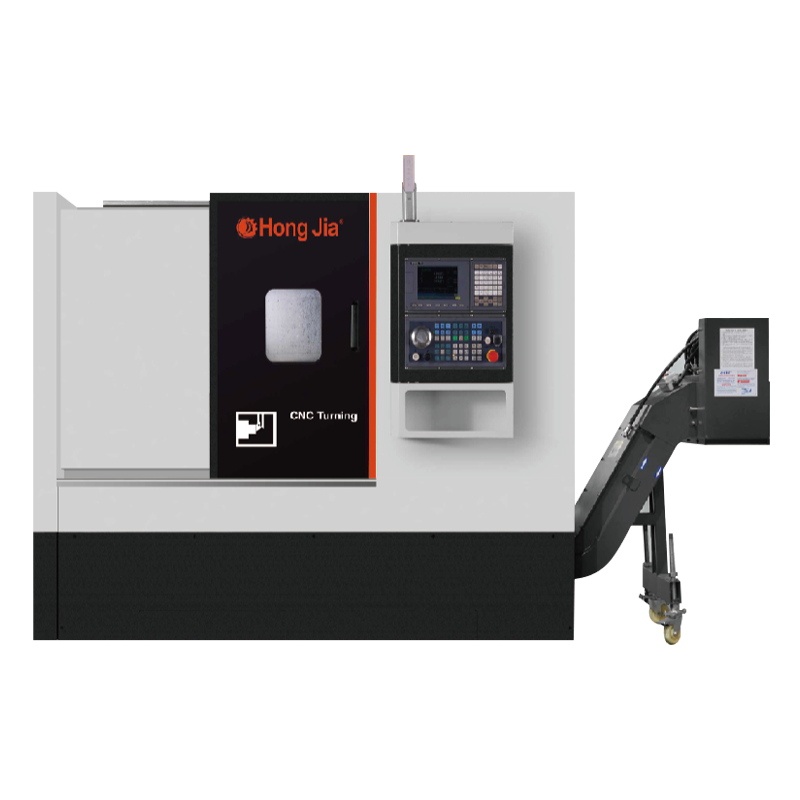

Rumah / Produk / Siri CNC mendatar dan siri penggilingan / NC-106D-Y 3-paksi Pusat Pemesinan Horizontal Pusat Horizontal NC-106D-Y 3-paksi Pusat Pemesinan Horizontal Pusat Horizontal
Pusat Pusingan Horizontal Pemesinan 3-Axis adalah alat mesin CNC berprestasi tinggi dengan keupayaan pemesinan yang kuat dan parameter teknikal yang tepat. Diameter pemesinan maksimumnya ialah φ230mm dan panjang pemesinan maksimum adalah 360mm, yang sesuai untuk pemesinan kerja-kerja saiz besar; Kelajuan gelendong maksimum boleh mencapai 5000 rpm, dilengkapi dengan akhir gelendong A2-5 dan φ56mm melalui gelendong lubang, menyokong operasi pemesinan yang cekap dan stabil; Alat mesin mengamalkan turet 12/15 stesen, dilengkapi dengan turet kuasa BMT40/ER25, kelajuan maksimum kepala kuasa adalah 4000 rpm, dan tork kepala kuasa adalah 7.7n · m, yang dapat memenuhi keperluan pemesinan bahagian kompleks. Perjalanan paksi suapan meliputi empat arah z, x, y, dan a, dan kelajuan bergerak pesat sehingga 20 meter/minit. Keperluan kuasa seluruh mesin adalah 13kVA, yang sesuai untuk keperluan pemesinan ketepatan dalam pelbagai senario perindustrian. Alat Mesin mempunyai saiz keseluruhan 2310 × 1510 × 2080mm dan jumlah berat 3800kg, menunjukkan reka bentuk yang padat dan stabil.
Maklumat pengeluaran
Keupayaan pemprosesan
1. Boleh dihidupkan, penggerudian. membosankan. penggilingan. mengetuk pemprosesan
2. LT dapat menyelesaikan pemprosesan serentak dengan 3 paksi
3. Struktur asas ketegaran tinggi, untuk mencapai pemotongan berat
4. Keupayaan pemotongan yang sangat baik dan ketepatan pemprosesan yang stabil untuk mencapai pengeluaran yang tinggi
5. Tangki penyejuk cabutan digunakan untuk pembersihan dan pemotongan mudah
6. Kapasiti tangki standard: 100L

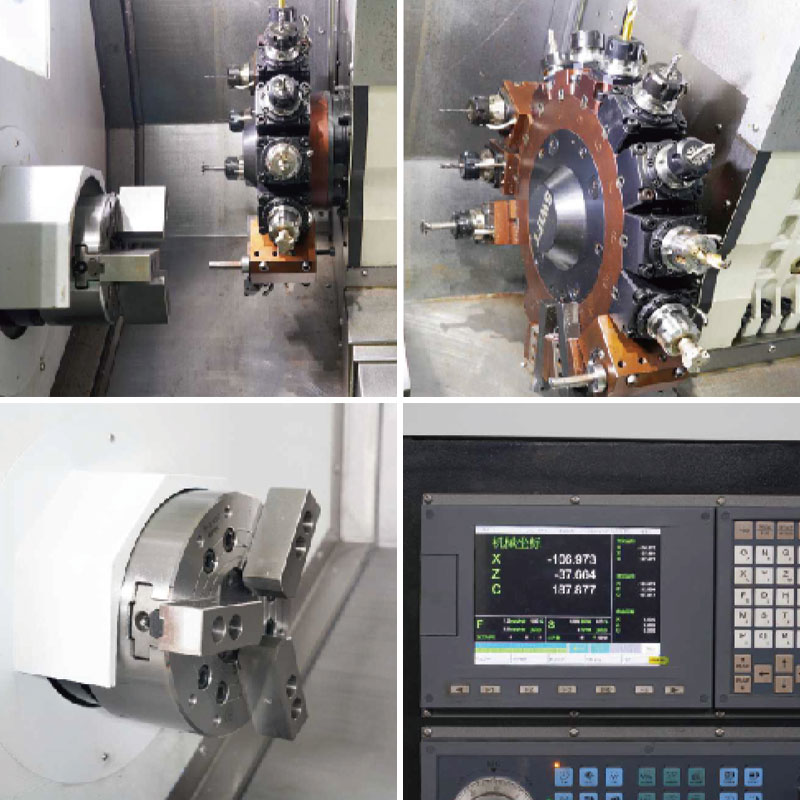

Konfigurasi Asas Alat Mesin
1. SYTEC Generasi Baru/22TB
2. Generasi baru memandu motor dan pemacu gelendong
3. Spindle Bermotor Precision Berkelajuan Tinggi Terbina adalah standard
4. Taiwan atau Jepun Rail dan Skru
5. Tangki air berasingan
6. Mesin penyingkiran cip
7. Tekanan Minyak Tiga Cakar
8. Menara Kuasa 12/15 Stesen
Parameter teknikal
| Item | NC-106D-Y |
| Maks. diameter pemesinan | Φ230mm |
| Maks. panjang kerja | 360mm |
| Maks. Beralih diameter | 550mm |
| Dimensi Spindle Chuck | 6/8inch |
| Maks. kelajuan gelendong | 5000min -1 |
| Bentuk Spindleend | A2-5 |
| Melalui aperture spindle | Φ56mm |
| Diameter dalaman tiub pengembangan gelendong | Φ45mm |
| Diameter dalaman galas aci utama | Φ90mm |
| Kuasa gelendong | 11kW |
| Tork Spindle Rated | 35n.m |
| Maks. tork spindle | 70n.m |
| Bilangan permukaan turet | 12/15 |
| Mengendalikan alat diameter luar | 20x20 |
| Tempat duduk bit melahirkan | Φ25mm |
| Model Ketua Kuasa Turret | BMT40/ER25 |
| Kelajuan maksimum kepala kuasa menara | 4000mm -1 |
| Kekuatan Motor Ketua Kuasa Menara Pemotong | 2.4kW |
| Tork kepala kuasa turret | 7.7n.m |
| Perjalanan Axis Z/X Feed Feed | Z: 370mm x: 185mm y: 70mm |
| Aci suapan perjalanan arah | A: 360mm |
| Aci makanan z/x kuasa motor | 1.7kW |
| Kelajuan peralihan cepat z/x | Z: 20m/min x: 20m/min |
| Kelajuan peralihan pantas a | A: 20m/min |
| Kapasiti bekalan kuasa | 13kva |
| Keseluruhan dimensi mesin (LXWXH) | 2310 × 1510 × 2080 |
| Berat mesin | 3800kg |
Terus berhubung
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. bermula pada tahun 2006 dan ditubuhkan pada tahun 2018. Ia terletak di Daerah Baru Qianwan, Ningbo City, Wilayah Zhejiang, South Wing China Yangtze River Delta Zone. Ia adalah sebuah perusahaan yang mengkhususkan diri dalam penyelidikan, pembangunan, pengeluaran dan jualan peralatan pemotongan logam CNC. Sebagai China NC-106D-Y 3-paksi Pusat Pemesinan Horizontal Pusat Horizontal supplier and custom NC-106D-Y 3-paksi Pusat Pemesinan Horizontal Pusat Horizontal company, Dengan kekuatan teknikal yang kuat dan pengalaman industri yang kaya, Hongjia CNC komited untuk menyediakan pelanggan dengan penyelesaian CNC canggih untuk memenuhi keperluan pelanggan dalam industri yang berbeza.
Loji dan peralatan
Apa berita
-
Dalam industri perkilangan yang semakin kompetitif hari ini, syarikat semakin menuntut kecekapan tinggi, ketepatan tinggi, dan penyelesaian pemesinan yang sangat bersepadu. Ningbo Hongjia CNC Technology Co., Ltd., pen...
Baca lebih lanjut -
Mesin penggerudian dan penorehan adalah alat mesin yang menggabungkan fungsi penggerudian dan mengetuk. Ia digunakan terutamanya untuk menggerudi lubang dan membuat benang dalaman (mengetuk) dalam bahan seperti ...
Baca lebih lanjut -
1. Mengapa industri aeroangkasa lebih suka Pusat perubahan mendatar ? Kelebihan Graviti: Elakkan ubah bentuk bahan kerja besar Masalah perubahan menegak: Apabila mempros...
Baca lebih lanjut
Pengetahuan industri
Dalam pembuatan moden, ketepatan tinggi dan alat mesin CNC kecekapan tinggi telah menjadi alat penting bagi perusahaan untuk meningkatkan daya saing mereka. Sebagai peralatan pemotongan logam CNC profesional R & D, syarikat pengeluaran dan jualan, Ningbo Hongjia CNC Technology Co., Ltd komited untuk menyediakan pelanggan dengan penyelesaian CNC yang maju dengan kekuatan teknikal yang kuat dan pengalaman industri yang kaya. Antaranya, Pusat Pusingan Mendatar Pemesinan 3-Axis adalah alat mesin CNC berprestasi tinggi yang menyokong keperluan pemesinan ketepatan industri yang berbeza dengan keupayaan pemesinan yang sangat baik dan parameter teknikal yang tepat.
Keupayaan pemesinan yang cekap dan tepat
The Pusat Pusingan Horizontal Pemesinan 3-Axis mempunyai keupayaan pemesinan yang sangat baik, dengan diameter pemesinan maksimum φ230mm dan panjang pemesinan maksimum 360mm, sesuai untuk pemesinan pelbagai bahan kerja bersaiz besar. Kelajuan gelendongnya boleh mencapai sehingga 5000 rpm, dilengkapi dengan akhir gelendong A2-5 dan gelendong φ56mm melalui lubang, yang dapat mengekalkan prestasi pemesinan yang stabil pada kelajuan tinggi. Ciri -ciri ini menjadikan peralatan ini digunakan secara meluas dalam industri seperti aeroangkasa, pembuatan kereta, dan instrumen ketepatan.
Konfigurasi turet yang kuat
Alat mesin mengamalkan turet 12/15 stesen dan dilengkapi dengan turet kuasa BMT40/ER25. Kelajuan maksimum kepala kuasa mencapai 4000 rpm dan mempunyai tork sebanyak 7.7n · m, yang dapat memenuhi keperluan pemprosesan bahagian kompleks. Penggunaan Turret Kuasa membolehkan alat mesin untuk menyelesaikan pelbagai proses seperti penggilingan, penggerudian, dan mengetuk dalam satu penjepit, meningkatkan kecekapan pemprosesan dan mengurangkan kesilapan, dan meningkatkan konsistensi produk.
Kawalan hubungan pelbagai paksi yang tepat
Perjalanan paksi suapan dari 3 paksi Pusat Pemesinan Mendatar Pusat Mendatar meliputi empat arah: Z, X, Y, dan A, dan kelajuan bergerak pesat adalah sehingga 20 meter/minit, memastikan kecekapan dan ketepatan proses pemprosesan. Teknologi pemprosesan segerak membolehkan alat mesin untuk menyelaraskan gerakan dalam pelbagai paksi, dengan itu mencapai pemprosesan permukaan yang lebih kompleks dan pengeluaran bahagian ketepatan tinggi. Ciri ini amat penting dalam industri pembuatan ketepatan yang menuntut.
Struktur padat dan stabil
Dimensi keseluruhan alat mesin adalah 2310 × 1510 × 2080mm, dengan jumlah berat 3800kg. Strukturnya padat dan stabil, dan ia dapat mengekalkan rintangan getaran yang sangat baik semasa operasi jangka panjang untuk memastikan ketepatan pemprosesan. Di samping itu, permintaan kuasa seluruh mesin adalah 13kVA, yang bukan sahaja memenuhi keperluan pemprosesan intensiti tinggi, tetapi juga mempunyai keupayaan kawalan penggunaan tenaga yang baik.
Sesuai untuk pelbagai aplikasi perindustrian
Sebagai alat mesin CNC berprestasi tinggi, 3-paksi Pusat Pusingan Horizontal Pemesinan Horizontal digunakan secara meluas dalam pelbagai bidang pembuatan ketepatan. Sama ada bahagian automotif, peralatan perubatan, peralatan komunikasi elektronik, atau industri aeroangkasa, alat mesin ini dapat menyediakan perusahaan dengan kecekapan pengeluaran yang sangat baik dan kualiti pemprosesan berkualiti tinggi dengan keupayaan pemprosesan yang efisien dan stabil.
