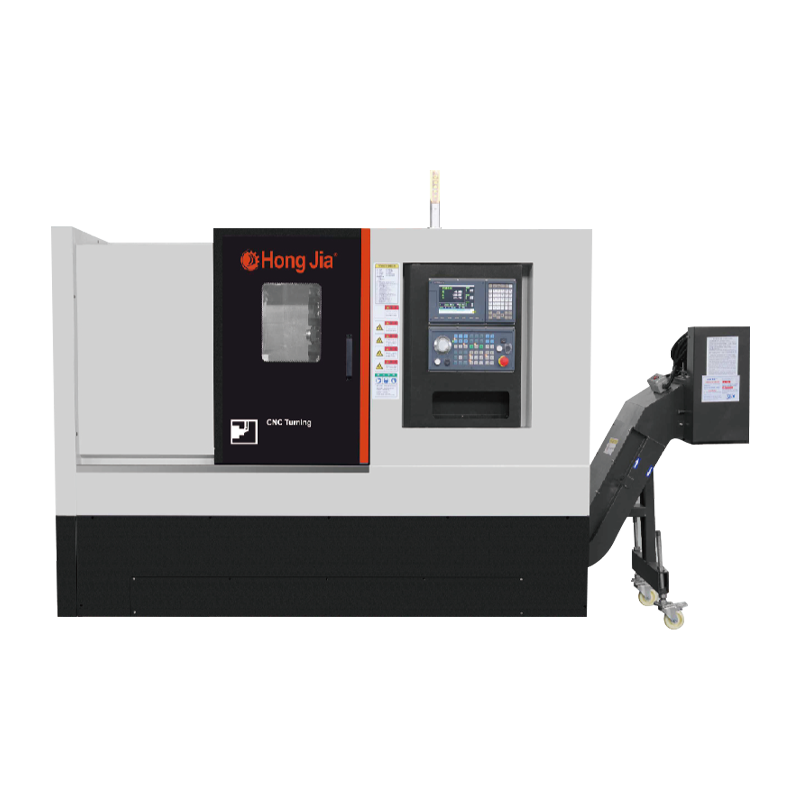

NC-108 Pusat Pusingan Horizontal NC-108
Pusat-pusat perubahan mendatar yang tinggi boleh mengendalikan bahagian-bahagian pelbagai saiz, dari bahagian ketepatan kecil ke bahagian-bahagian yang besar dan tugas berat. Pada masa yang sama, sistem kawalan yang tepat dan teknologi pengaturcaraan lanjutan memastikan setiap pemprosesan dapat mencapai ketepatan preset dan kualiti permukaan.
Motor spindle servo tinggi generasi baru yang datang dengan standard dengan pusat perubahan mendatar yang tinggi adalah teras keupayaan pemotongannya yang kuat. Motor ini bukan sahaja mempunyai output kuasa yang kuat, tetapi juga mempunyai prestasi tork yang sangat tinggi, yang dengan mudah dapat mengendalikan pelbagai bahan-bahan yang sukar untuk mesin dan tugas pemotongan berat.
Penggunaan spindle berkelajuan tinggi dengan ketara memendekkan kitaran pemprosesan dan meningkatkan kecekapan pengeluaran. Apabila bahagian kompleks pemesinan, gelendong berkelajuan tinggi boleh mengeluarkan bahan lebih cepat, menjadikan proses lebih cekap dan lebih cepat. Pada masa yang sama, ketepatan tinggi dan kestabilan gelendong mekanikal ketepatan memastikan ketepatan dimensi dan kualiti permukaan bahagian yang diproses memenuhi keperluan pratetap.
Maklumat pengeluaran
Keupayaan pemprosesan
1. Lathe, penggerudian, dan membosankan boleh dijalankan
2. Struktur asas ketegaran tinggi, untuk mencapai pemotongan berat
3. Keupayaan pemotongan yang sangat baik dan ketepatan pemprosesan yang stabil untuk mencapai pengeluaran yang tinggi
4. Tangki penyejuk cabutan digunakan untuk pembersihan dan pemotongan mudah
5. Kapasiti tangki standard: 125L

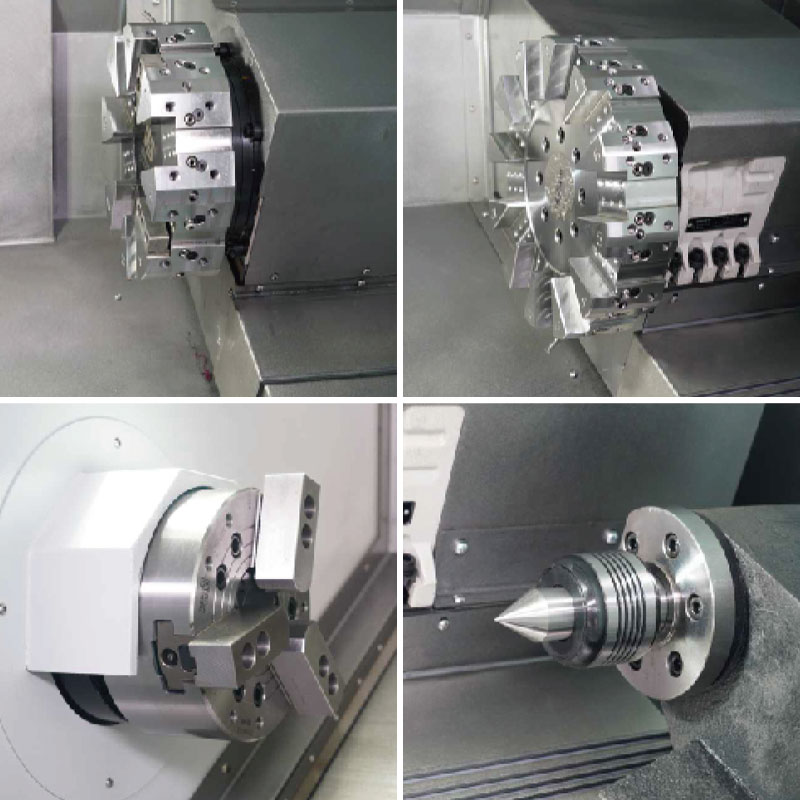

Konfigurasi Asas Alat Mesin
1. Generasi Baru Sytec/7TA-E
2. Motor pemacu generasi baru
3. Generasi baru motor spindle servo tork tinggi adalah standard
4. Taiwan atau Jepun Rail dan Skru
5. Tangki air berasingan
6. Mesin penyingkiran cip
7. Tekanan Minyak Tiga Cakar
8. Standard dengan spindle mekanikal ketepatan unit berkelajuan tinggi terbina dalam
Parameter teknikal
| Item | Unit | NC-108 | |
| Maks. Beralih diameter di atas katil | mm | Φ560 | |
| Maks. diameter pemesinan (jenis cakera) | mm | Φ330 | |
| Maks. diameter pemesinan (jenis aci} | mm | Φ280 | |
| Maks. Beralih diameter di papan luncur | mm | Φ280 | |
| Jarak antara dua pusat | mm | 500 | |
| Maks. panjang kerja | mm | 500 | |
| Maks. Tali tongkat melalui diameter lubang | mm | Φ52 | |
| Pengetua | Bentuk hidung gelendong | A2-6 | |
| Spindle melalui diameter lubang | mm | Φ66 | |
| Tirus lubang dalaman gelendong | MT-6 | ||
| Tiga Jaw Chuck Memegang Keupayaan | 8 " | ||
| Borang Tindakan Tarik Rod | Tekanan hidraulik | ||
| Maks. kelajuan gelendong | r/min | 4000 | |
| Kuasa motor utama | kw | 11/15 | |
| Suapan | Perjalanan X-Axis | mm | 225 |
| Perjalanan Z-Axis | mm | 490 | |
| Paksi x/z kelajuan pantas bergerak | m/min | 25 | |
| Ketepatan | Ketepatan kedudukan (x/z) | mm | 0.008/0.010 |
| Ketepatan kedudukan berulang (x/z) | mm | 0.006/0.008 | |
| Data | Nombor alat | 8/12 | |
| Bentuk memandu | servo | ||
| Ketinggian pusat | mm | 80 | |
| Masa Perubahan Alat (T-T) | saat | 0.2 | |
| Spesifikasi Pemegang Alat Membosankan | mm | 32 | |
| Spesifikasi Pemegang Alat Square | mm | 25 | |
| Tailstock | Taperofofailstocksleeve | MT-5 | |
| Max/Min.Holding Length Workpiece | mm | 500/60 | |
| Perisai Keselamatan | Tutup sepenuhnya | ||
| Sistem kawalan berangka | SYTEC 7TA/ FANUC0I-TF/ GSK988TA | ||
| Berat mesin | Kg | ≈4200 | |
| Keseluruhan dimensi mesin (LXWXH) | mm | 2500x1700x1790 | |
