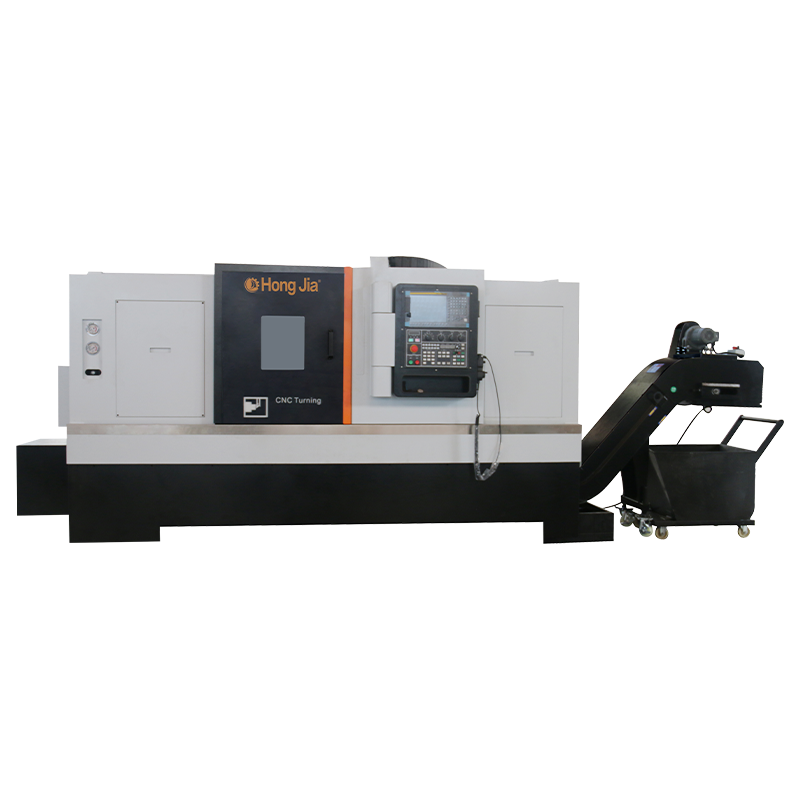

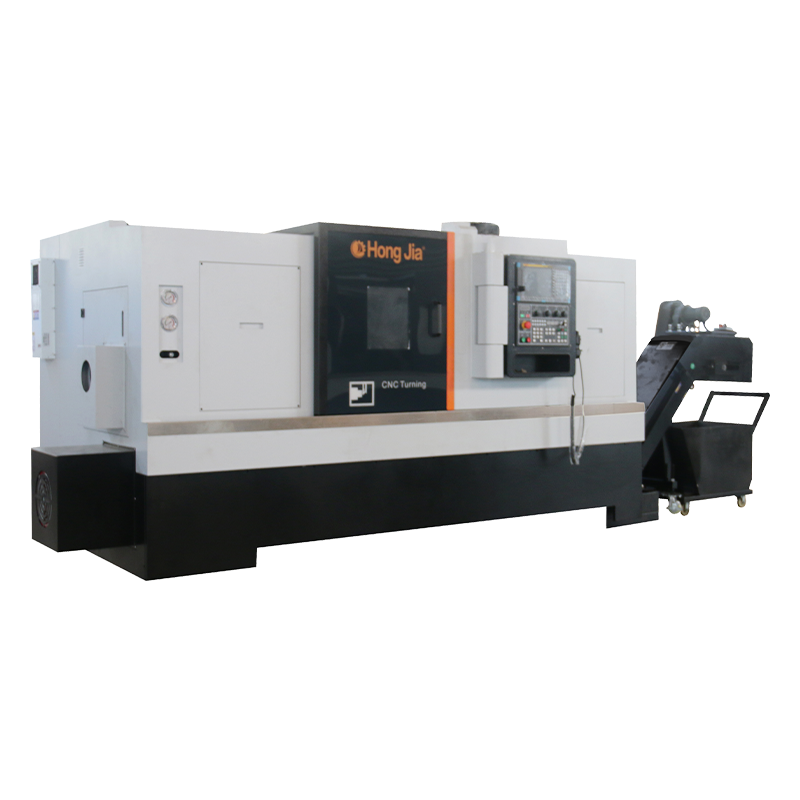

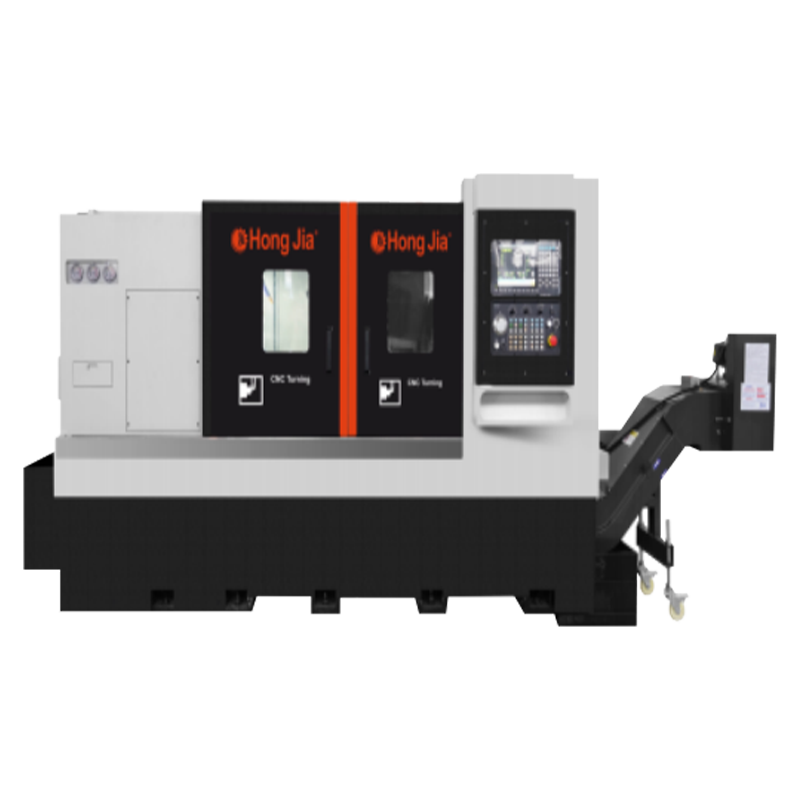

NC-115/1000 CNC LATHE

NC-115/1000 CNC LATHE dilengkapi dengan sistem kawalan FanUC0I-TF Jepun standard.
Direka, dibina dan diuji dengan penuh pematuhan dengan penarafan pusat pusing ISO NC-115 (ketepatan statik, prestasi dimensi dan pemotongan).
Perjalanan paksi x maksimum adalah 320mm, perjalanan paksi Z maksimum adalah 1000mm, dan angka-angka ini didasarkan pada standard 18.0 '(380mm) chuck dengan ketepatan kedudukan x-paksi dan z-paksi z 0.008mm dan kebolehulangan 0.005mm.

Kawasan kerja yang luas di atas katil sesuai untuk kerja -kerja pemesinan pelbagai saiz: diameter putar maksimum adalah 730mm, diameter maksimum bahagian machined adalah 550mm, diameter maksimum machined adalah 550mm, diameter maksimum bahagian machined adalah 550mm.
NC115-1000 CNC LATHE yang direka dan dihasilkan oleh Hongjia mengamalkan integral 30 darjah. Struktur katil cenderung, ketegaran dan ketahanan yang baik. Semua struktur dan reka bentuk pemutus mengamalkan analisis unsur terhingga terbalik. Metodologi reka bentuk unik Hongjia memastikan bahawa semua alat mesin mempunyai ketegaran struktur yang lebih saintifik dan munasabah.
Alat Mesin Honka NC-115/1000 mempunyai jumlah berat 6600kg dan diperbuat daripada besi tuang berkualiti tinggi, yang memastikan kestabilan keseluruhan, ketegaran dan keupayaan pemesinan alat mesin.
Spindle
NC-115/1000 dilengkapi dengan spindle jenis chuck, dan model hidung ANSIA2-11 dilengkapi dengan kekuasaan tiga jaw 18.0 '(380mm) dengan satu set rahang lembut sebagai standard.
Mesin Spindle Motor Power: 22 kW (berterusan), 27.5 kW (15 minit berterusan).
Spindle mesin NC-115/1000 dilengkapi dengan pemacu motor alfa dengan kelajuan 1000 rpm dan tork yang diberi nilai 285nm (15 minit) pada kelajuan asas 625 rpm.
Spindle NC-115/1000 adalah tali pinggang.
Spindle mempunyai lima galas - satu galas roller dan empat galas hubungan sudut. Satu sepasang galas hubungan sudut dipasang di bahagian depan dan belakang gelendong untuk meningkatkan ketegaran keseluruhan gelendong. 2 galas hubungan sudut dipasang di bahagian depan gelendong, 15 mm dari galas roller, untuk meningkatkan ketepatan runout spindle. Galas yang menanggung di hadapan gelendong adalah 170 mm.
Gabungan galas roller dan galas hubungan sudut memberikan sistem kestabilan terma yang sangat baik dan peningkatan ketegaran radial dan paksi. Hujung depan gelendong adalah labirin yang dimeteraikan untuk menghalang persekitaran luaran daripada mempengaruhi bahagian dalam gelendong.

Spindle siri NC-115/1000 dilengkapi dengan pengekod magnet bukan hubungan untuk mengetuk tegar, pengindeksan 1 darjah dan kedudukan gelendong.
Mekanisme pengapit hidraulik ultra-tipis dengan sistem litar penyejuk boleh disambungkan ke penyesuai kuasa tiga jaw atau penyesuai collet untuk mengapit bahan-bahan kerja. Mesin ini mempunyai jejak kecil kerana penggunaan silinder berputar slimline.
Tolok tekanan silinder berputar hidraulik ditetapkan di sebelah kiri depan mesin untuk memerhatikan daya semasa pada chuck atau collet.
Tekanan hidraulik silinder berputar boleh laras dari 74psi (5kg/cm2) hingga 592psi (40kg). Tekanan pengapit spindle boleh mudah diselaraskan melalui pintu perkhidmatan kiri. Suis interlock keselamatan dipasang di pintu akses.
Tekanan pengapit gelendong boleh diselaraskan dari 500kg hingga 4000kg. Perjalanan gelendong maksimum bar gelendong adalah 15 mm. Bar Spindle Tie NC-115/1500 mempunyai kapasiti throughput sebanyak 120 mm.
Turret Servo
NC-115/1000 dilengkapi dengan turet servo bi-arah 12-kedudukan standard. Ia boleh dilengkapi dengan alat shank persegi kiri dan kanan 25mm dan alat shank pusingan 50mm, 12 stesen.
Turret ini didorong oleh motor servo tanpa berus dan tepat dan dipercayai dikunci oleh cakera gear akhir tiga keping. Masa perubahan alat bersebelahan turret hanya 0.18 saat.
Kedudukan alat paling jauh menara diindeks dalam 1.0 saat. Kebolehulangan turret adalah 2.5 arka detik.

Panduan dan skru
Katil NC-115/1000 menggunakan dua landasan panduan bola linear Jepun #55/ #55 pada paksi-x dan paksi z, dengan dua slaid untuk setiap kereta api, yang mempunyai ketegaran dan rintangan yang sangat baik.
Berbanding dengan panduan gelongsor konvensional, panduan rolling linear mempunyai rintangan geseran yang lebih rendah, tiada penjanaan haba dan pengembangan haba yang kurang. Di samping itu, panduan rolling mempunyai ketepatan kedudukan yang lebih tinggi, kelajuan suapan yang lebih cepat, masa bukan pemotongan yang lebih pendek, masa kitaran yang dikurangkan, kurang haus dan lusuh, kehidupan mesin yang lebih lama dan kestabilan pemesinan yang lebih lama.
Kelajuan melintasi pesat sehingga 20m/min boleh didapati untuk x- dan z-paksi.
Lathes siri NC-115/1000 dilengkapi dengan bola ketepatan gred Yintai C-3 di dalam paksi X-paksi dan C-3 Gred Precision Ballscrews dalam paksi Z, yang meminimumkan pengembangan haba dan meningkatkan ketegaran, kestabilan dan ketepatan.
Ballscrew x-paksi mempunyai diameter 40mm dan jarak gigi 5mm. Ballscrew Z-Axis mempunyai diameter 50mm dan jarak gigi 10mm. Tujahan maksimum paksi-x dan paksi z ialah 1080n.m.
Sistem pelinciran

NC-115/1000 dilengkapi dengan sistem pelinciran berpusat automatik sebagai standard, yang membolehkan pelinciran minyak mudah semua bahagian bergerak mesin dan mengurangkan downtime. Penggunaan pelinciran minyak memastikan pelinciran yang boleh dipercayai dari semua bahagian bergerak mesin, mengurangkan kos pelinciran dan mesra alam.
Sistem penyejukan
NC-115/1000 direka ergonomik dengan logam lembaran tebal dan tangki air penyejuk, yang membolehkan kitar semula penuh cip dan air penyejuk, menjaga persekitaran kerja bersih.
Logam lembaran mesin melindungi semua bahagian bergerak utama mesin.
Mesin ini dilengkapi dengan pintu gelangsar dalaman dengan tingkap tontonan kaca yang besar. Pintu utama adalah keselamatan yang saling berkaitan. Penyejuk berasaskan air atau minyak boleh digunakan.
Nozel penyejuk di hujung headstock dan penyejukan over-turet adalah standard. Kadar aliran penyejuk 12 liter/minit. Kapasiti tangki penyejuk 125 liter, tekanan penyejuk 18 bar.
Penghantar cip sebagai standard
Penghantar cip yang boleh ditanggalkan dilengkapi dengan roda sudut besar dan boleh dengan mudah ditarik keluar untuk pembersihan.

Sistem kawalan
Semua model NC-115/1000 dilengkapi dengan antara muka pratetap penghantar cip. Antara muka RS-232-C adalah standard.
Panel operasi mesin NC-115/1000 mudah dikendalikan, dengan butang yang diatur dengan baik dan pelabelan yang mudah difahami. Pad kekunci diperbuat daripada filem poliester dan sangat dipercayai dan tahan terhadap kerosakan.
Keperluan elektrik
Dimensi mesin: L 3980mm, W 2150mm, H 1920mm (dengan penghantar cip sebagai standard). Anggaran Pemindahan Mesin Berat: 8000kg.
Mesin NC-115/1000, apabila dilengkapi dengan sistem kawalan FanUC 0I-TF/PUS, akan dibekalkan dengan beban penuh 80 amp (FLA), (30kVA) 220 volt, 3 fasa, 50Hz. Semua voltan lain akan memerlukan pengubah tambahan.

Yang lain

Pengetuk tegar adalah ciri standard pada NC-115/1000 dan membolehkan pergerakan yang disegerakkan tepat dari spindle dan z-paksi, memastikan ketepatan dan kelajuan mengetuk. Mengetuk memerlukan pemegang alat pengetuk terapung.
Paksi x dan paksi Z dilengkapi dengan servomotor Fanauc/1.8kW, yang secara langsung digabungkan dengan skru (gandingan tegar) tanpa kehilangan tindak balas dalam kedudukan. Gandingan fleksibel pada sendi menghapuskan kesilapan pemasangan akibat orientasi selari atau sudut.
NC-115/1000 dilengkapi dengan cahaya kerja yang diterangi LED yang terang, yang memudahkan pandangan pengendali kawasan kerja mesin. NC-115 // 1000 dilengkapi dengan penunjuk status tiga warna untuk menunjukkan status operasi mesin.
Tolok tekanan yang dipasang di hadapan mesin memberikan akses mudah ke tekanan utama sistem hidraulik, tekanan pengapit spindle dan tailstock hidraulik pilihan. Akses ke bahagian dalam mesin boleh diperoleh melalui pintu sampingan yang boleh ditanggalkan untuk menyesuaikan tekanan unit pengapit hidraulik dan tailstock hidraulik pilihan.
Satu set dokumentasi lengkap untuk sistem mesin / CNC.
Latihan pentauliahan percuma 2.0 hari untuk pengaturcara dan pengendali oleh Juruteknik Honka. Mesin NC-115/1000 dibekalkan dengan kotak alat termasuk spanner dan alat.
